620FCoupe
- Largeur de coupe de 6,10 m
- Plage de flottement : 152,4 mm, hauteur de coupe la plus basse : 38 mm
- Longueur de tablier (de l’enveloppe de la vis à l’extrémité du lamier : 400 mm
- Vis sans fin Ø 660 mm
- Cadence de coupe à 1960 coups/min
Technologie unique de lamier flexible
Résultat de décennies de savoir-faire en matière de récolte de soja et de haricots, la 600F est disponible en 5 largeurs de 6,10 m à 10,70 m. Elle reprend le châssis, les entraînements, la vis sans fin et les tôles d’alimentation en acier inoxydable éprouvés du modèle 600R, mais en y ajoutant sa technologie unique de lamier flexible.
Les sections doubles assurent deux coupes par mouvement avec une garde au sol de seulement 38 mm , améliorant ainsi la performance de ramassage. Les sections à denture fine en option sont recommandées pour les petites céréales. Des sections à grosse denture font partie de l’équipement de base pour le soja et les pois.
Caractéristiques principales
Développer tout
Réduire tout
Bras de flottement
Vérins hydrauliques sur chaque profilé en U
Barre de coupe 600F
Pare-pierres court (équipement de série)
Pare-pierres haut (en option)
Pare-pierres court (équipement de série)
Pare-pierres haut (en option)
Doigts de la barre de coupe 600F
Vis de 660 mm (26 po) de diamètre
Disposition des doigts de vis sans fin
Détection de la hauteur par rapport au sol
Le système de flottement HydraFlex™ offre une adaptation flexible aux variations du sol et un contrôle aisé de la machine
Présentation
La barre de coupe flexible flotte de bas en haut sur une large plage de 152 mm (5,98 po) pour un ramassage optimal de la récolte sur toute sa largeur, surtout pour la coupe de haricots, de pois et de récoltes couchées. La pression de flottement réglable en cabine assure une adaptation rapide et limite l’effet « bulldozer » sur sol humide ou meuble.
Le système HydraFlex permet de commander hydrauliquement le flottement de la barre de coupe en tournant tout simplement un bouton dans la cabine. Cela lui assure une polyvalence exceptionnelle sur toute la plage des pressions de fonctionnement. Le système HydraFlex permet d’atteindre des vitesses de coupe plus élevées que les systèmes de flottement classiques.
Avantages
- Réglage facile de la pression de flottement par l'opérateur depuis la cabine selon les différentes conditions.
- Les bras de flottement, munis de vérins hydrauliques sur un profilé en U sur deux, remplacent les tringleries mécaniques. Avec ces vérins, la barre de coupe flotte au-dessus des terrains irréguliers et vous pouvez mieux commander l’ensemble.
- Le système HydraFlex de la plate-forme muni d’un accumulateur maintient une pression au sol constante lorsque les conditions du terrain changent. Le mode manuel sert à verrouiller la barre de coupe en mode rigide.
Bras de flottement
Vérins hydrauliques sur chaque profilé en U
Détails complémentaires
En mode automatique, vous établissez simplement la pression au sol souhaitée de la barre de coupe, et le système maintient ce paramètre. Vous pouvez choisir un autre point de réglage à l’aide de la molette sur le panneau de l’accoudoir, et une nouvelle pression de flottement s’affiche sur l’afficheur du montant d’angle. Pour rendre la barre de coupe plus lourde sur le sol et améliorer le suivi du relief sur les un terrain irrégulier, il suffit simplement de diminuer la pression de la barre de coupe. En cas de poussée du sol, il suffit de simplement alléger la pression de la barre de coupe sur le sol, en augmentant la pression.
La barre de coupe intégrée de la série 600F procure une hauteur de coupe basse tout en réduisant la perte de grains au minimum
Présentation
La barre de coupe intégrée de la série 600F signifie qu’il n’y a pas d'espace au travers duquel la récolte pourrait tomber, plaçant ainsi plus de grains dans le réservoir et moins sur le sol même sur terrain accidenté. La barre de coupe intégrée a une hauteur de coupe basse de 38 mm (1,5 po) permettant de couper à ras ou de couper les cultures qui ne poussent pas haut en mettant là encore davantage de grains dans votre réservoir.
Avantages
- Les plaques de patin en polymère surbaissées permettent d'avoir une hauteur de coupe basse et évitent que de la terre ne se colle sur patins inférieurs
- Les plaques d’alimentation en acier inoxydable offrent une surface de débit fluide, surbaissée qui fléchit sur terrain irrégulier
- Patins antidérapants pour coupe haute en option en conditions caillouteuses ou sur un terrain jonché de résidus offrant une hauteur de coupe de 63 mm (2,5 po)
- La barre de coupe flexible flotte de haut en bas sur une plage de 152 mm (6 po) pour s'adapter aux variations du sol afin de réduire la perte de culture au minimum
Barre de coupe 600F
Détails complémentaires
Le profil surbaissé des patins antidérapants permet à la barre de coupe de suivre doucement le sol à une hauteur de coupe de seulement 38 mm (1,5 po). Les patins antidérapants, la barre de coupe et les plaques d’alimentation surbaissées sont intégrés dans le modèle pour réduire les écartements et la perte de grain au minimum. Tout en permettant à la barre de coupe de se déplacer sur une plage de 152 mm (6 po).
Plancher d’alimentation en acier inoxydable HydraFlex™ avec pare-pierres intégré pour une alimentation régulière
Aperçu
Les plaques d’alimentation en acier inoxydable des plates-formes de la série 600F présentent un profil plat. Un plancher d’alimentation à profil plat en acier inoxydable permet une alimentation plus régulière dans la vis de la plateforme. Le modèle 600F est doté d’un pare-pierres haut en option au niveau de la barre de coupe pour empêcher les pierres de rentrer dans la plateforme.
Avantages
- Les plaques d’alimentation en acier inoxydable ont un profil plat qui permet une alimentation plus régulière dans la vis de la plateforme.
- Les plaques d’alimentation pivotent de l’arrière. Pendant le fonctionnement normal de la machine, le profil du plancher d’alimentation est plat, ce qui améliore la géométrie de l’alimentation et permet de maintenir un dégagement uniforme entre le rabatteur et la barre de coupe, améliorant ainsi le flux de récolte de la barre de coupe à la vis d’alimentation.
- Le pare-pierres court fait partie des équipements de série. Il est recommandé pour les récoltes hautes, basses et sans labour. La paroi basse de ce pare-pierres permet une alimentation régulière sans influer sur le flux de récolte dans la plate-forme.
- Le pare-pierres de 57 mm (2,2 po) de haut est disponible en option installée en usine. Son utilisation est recommandée sur les terrains extrêmement rocailleux. La paroi plus haute de ce pare-pierres agit comme une barrière empêchant les pierres de pénétrer dans la plateforme et d’être avalées par la moissonneuse-batteuse.
Pare-pierres court (équipement de série)
Pare-pierres haut (en option)
Détails complémentaires
Le pare-pierres empêche les objets non désirés d’entrer dans la vis d’alimentation. La surface plane, lisse des plaques d’alimentation en acier inoxydable améliore l’alimentation vers la vis. Les plaques d’alimentation plates permettent également un dégagement uniforme entre le rabatteur et la barre de coupe, améliorant ainsi le flux des récoltes de la barre de coupe à la vis d’alimentation.
Plancher d’alimentation en acier inoxydable HydraFlex™ avec pare-pierres intégré pour une alimentation régulière
Aperçu
Les plaques d’alimentation en acier inoxydable des plates-formes de la série 600F présentent un profil plat. Un plancher d’alimentation à profil plat en acier inoxydable permet une alimentation plus régulière dans la vis de la plateforme. Le modèle 600F est doté d’un pare-pierres haut en option au niveau de la barre de coupe pour empêcher les pierres de rentrer dans la plateforme.
Avantages
- Les plaques d’alimentation en acier inoxydable ont un profil plat qui permet une alimentation plus régulière dans la vis de la plateforme.
- Les plaques d’alimentation pivotent de l’arrière. Pendant le fonctionnement normal de la machine, le profil du plancher d’alimentation est plat, ce qui améliore la géométrie de l’alimentation et permet de maintenir un dégagement uniforme entre le rabatteur et la barre de coupe, améliorant ainsi le flux de récolte de la barre de coupe à la vis d’alimentation.
- Le pare-pierres court fait partie des équipements de série. Il est recommandé pour les récoltes hautes, basses et sans labour. La paroi basse de ce pare-pierres permet une alimentation régulière sans influer sur le flux de récolte dans la plate-forme.
- Le pare-pierres de 57 mm (2,2 po) de haut est disponible en option installée en usine. Son utilisation est recommandée sur les terrains extrêmement rocailleux. La paroi plus haute de ce pare-pierres agit comme une barrière empêchant les pierres de pénétrer dans la plateforme et d’être avalées par la moissonneuse-batteuse.
Pare-pierres court (équipement de série)
Pare-pierres haut (en option)
Détails complémentaires
Le pare-pierres empêche les objets non désirés d’entrer dans la vis d’alimentation. La surface plane, lisse des plaques d’alimentation en acier inoxydable améliore l’alimentation vers la vis. Les plaques d’alimentation plates permettent également un dégagement uniforme entre le rabatteur et la barre de coupe, améliorant ainsi le flux des récoltes de la barre de coupe à la vis d’alimentation.
Les sections de lame à double coupe et les doigts de lame John Deere offrent une longue durée de vie, une grande résistance à l’usure et des vitesses de coupe élevées
Présentation
La barre de coupe série 600F possède des sections de lame à striage profond et denture épaisse de série pour réduire le dénudage et la déchirure des cultures à tiges épaisses. Un doigt de haute résistance, traité au bore et résistant à l’usure fonctionne avec la section de lame à double coupe, ce qui en fait un système de lame haut de gamme. Le système de lame à double coupe de 100 mm (4 po) permet des vitesses de déplacement plus rapides tout en maintenant la cinématique à 490 tr/min ce qui augmente la durée de vie du système d’entraînement.
Avantages
- Le striage profond sur les sections de lame à double coupe de 100 mm (4 po) réduit le dénudage et la déchirure des récoltes, ce qui réduit les pertes au niveau de la barre de coupe
- Chaque section renferme une zone de rupture contrôlée. Ainsi, la section de lame se brise sans endommager les doigts
- Les doigts traités au bore et résistants à l’usure offrent un cycle de vie deux fois plus long comparé aux doigts à l’usure normale en service
- Le dégagement de la lame est facile à maintenir avec une seule vis intégrée dans le dispositif de maintien de la lame, optimisant ainsi la durée de vie et la performance de la lame et du doigt
- Les sections de lame ont des doigts courts spéciaux qui, contrairement à ceux conçus pour couper les petits grains, permettent de couper au ras du sol sans trop creuser dans la terre ni bloquer le couteau
Doigts de la barre de coupe 600F
Détails complémentaires
Le système de lame à double coupe de 100 mm (4 po) a un rapport de 1:1 par rapport à la vitesse de l’arbre arrière du convoyeur. Si le convoyeur tourne à 490 tr/min, la lame fonctionne à 490 tr/min ou 980 coupes par minute. Le système de lame à double coupe de 100 mm (4 po) procure 980 coupes par minute tous les deux pouces sur la lame.

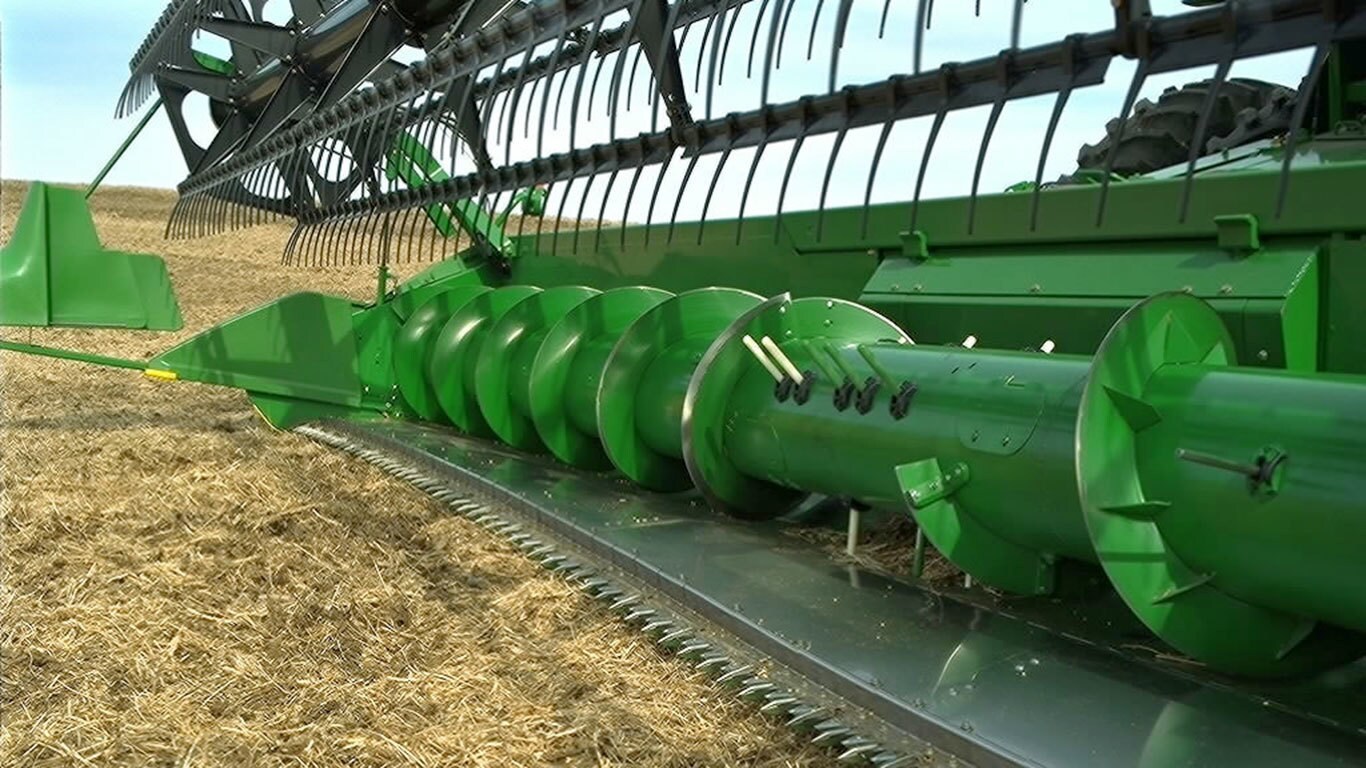

Vis de grand diamètre avec doigts en ligne assurant un meilleur traitement des récoltes
Présentation
Le modèle 600F est doté d’une vis de 660 mm (26 po) de diamètre et d’une inclinaison par rapport à la barrette de 660 mm (26 po), entraînant un traitement des récoltes supérieur de 30 pour cent par rapport aux modèles précédents. Les quatre rangées en ligne de doigts de la vis engagent la récolte quatre fois par tour, ce qui se traduit par une capacité supérieure et un fonctionnement plus doux de la moissonneuse-batteuse.
Avantages
- La géométrie en équerre de la vis de 660 mm (26 po) de diamètre et l’inclinaison de la barrette procurent une capacité et une récolte optimales pour s’adapter aux moissonneuses-batteuses actuelles
- La vitesse de la vis peut être ralentie ou accélérée selon les cultures et les conditions en changeant simplement un pignon
- Les doigts de vis sans fin sont rapidement remplaçables par une agrafe, réduisant ainsi le temps d’arrêt
- Les rangs en ligne améliorent le passage des cultures de la vis au tambour du convoyeur d’alimentation pour de meilleures capacités
Vis de 660 mm (26 po) de diamètre
Disposition des doigts de vis sans fin
Détails complémentaires
Le modèle 600F est doté d’une vis de 660 mm (26 po) de diamètre et d’une inclinaison par rapport à la barrette de 660 mm (26 po), entraînant un traitement des récoltes supérieur de 30 pour cent par rapport aux modèles précédents. Les doigts centraux de la vis sans fin consistent en quatre rangs en ligne autour de la vis. Ils permettent d’entraîner les récoltes quatre fois par tour. Ce système permet de mieux acheminer les récoltes de la vis au tambour du convoyeur, ce qui améliore la capacité et fluidifie le fonctionnement de la moissonneuse-batteuse.
Capteurs de hauteur pour mode rigide 600F à utiliser pour les petits grains et le colza
Présentation
Les capteurs de hauteur de la plateforme de coupe et le mécanisme de verrouillage en option pour la barre de coupe flexible permettent de convertir la plateforme de coupe flexible en plateforme standard pour petits grains. Les capteurs de hauteur de la plateforme de coupe en mode rigide sont un accessoire installé en concession pour les plateformes HydraFlex™ 620F, 622F, 625F, 630F, et 635F permettant à la plateforme de coupe dֺ’effectuer automatiquement une détection de la hauteur de la plateforme de coupe à partir du sol et jusqu’à 330 mm (13 po) au-dessus. L’utilisation de la détection de hauteur en mode rigide n’altère pas la facilité d’utilisation du modèle 600F pour maintenir la hauteur du chaume car le mode flexible ne suit pas le sol.
Avantages
- Les capteurs de hauteur en mode rigide sur le 600F sont situés à trois endroits, à droite, à gauche et au milieu de la plateforme de coupe pour garantir une longueur de chaume précise
- Les capteurs sont réglables pour permettre une hauteur de coupe allant jusqu’à 330 mm (13 po)
- Un cylindre doté d’un ressort interne maintient le bras suivant en contact avec le sol pour maintenir une hauteur de coupe précise
- Cet accessoire est uniquement destiné aux moissonneuses-batteuses des séries 50, 60, 70, S, W/T et S700. Les moissonneuses-batteuses doivent être équipées de la détection de hauteur de la plateforme de coupe. Les capteurs sont compatibles avec les moissonneuses-batteuses équipées d’un convoyeur à inclinaison latérale. Il est également possible d'adapter une extension pour le colza sur la plateforme de coupe pour en faire une plateforme universelle, éliminant ainsi le besoin d'avoir plusieurs plateformes pour la coupe de différentes cultures.
Détection de la hauteur par rapport au sol
Détails complémentaires
L’opérateur définit une hauteur de chaume cible à partir de la cabine de la moissonneuse-batteuse. Les capteurs donnent un retour à la moissonneuse-batteuse et, s’ils sont plus bas par rapport au sol que le point déterminé, le convoyeur se soulève jusqu’à ce que les capteurs soient au niveau du point déterminé par l’opérateur. Si les capteurs indiquent qu’ils sont trop hauts, alors le convoyeur s’abaisse. Si la moissonneuse-batteuse est équipée d’un convoyeur à inclinaison latérale en option, alors le convoyeur se déplace latéralement pour maintenir une hauteur de coupe parallèle au sol.
