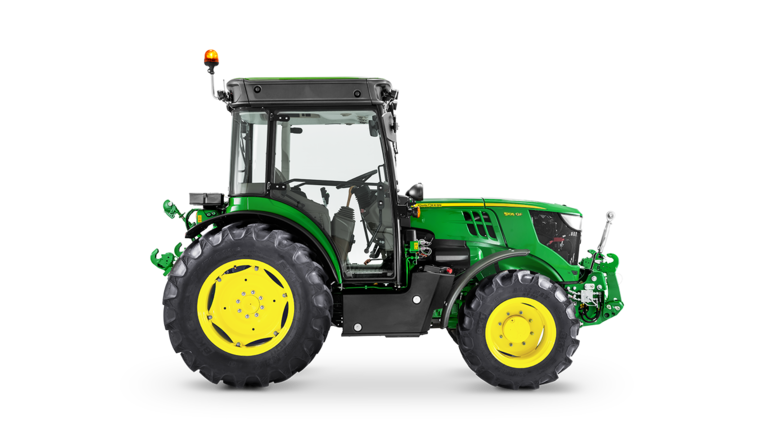

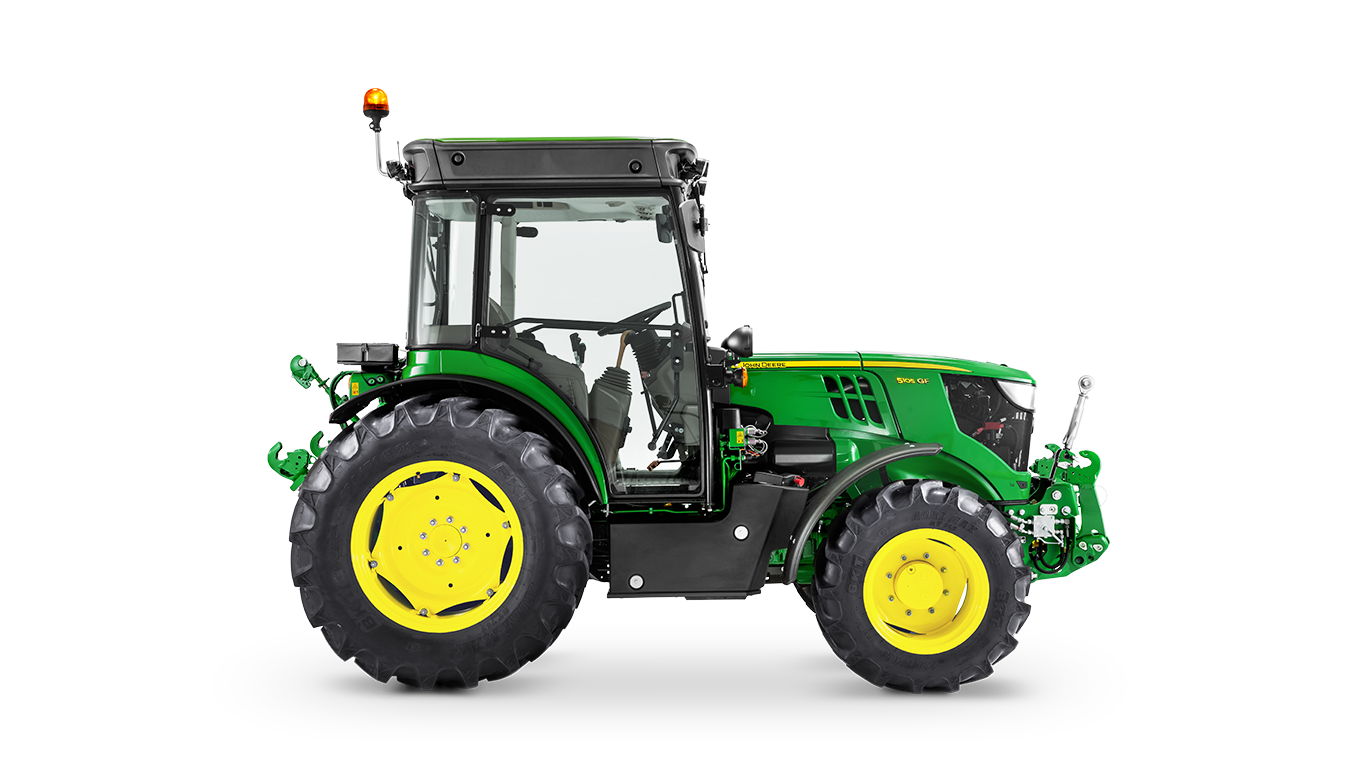

5105GFTracteur
- Moteur de 3,6 l
- Puissance max. 105 ch (77 kW) (ECE-R120)
- Empattement : 2155 mm
- Largeur : 1,2-2 m (1,5-2,2 m pour version de verger large)
- Disponible avec filtration de cabine de catégorie 2 ou 4 ou plate-forme de conduite
Adapté à vos besoins
Les vignobles et les vergers constituent des milieux agricoles uniques. C’est pourquoi nous offrons plusieurs versions de la série de tracteurs 5, avec des largeurs extérieures différentes, avec ou sans cabine et même un modèle surbaissé. Nous parions que vous aimerez vraiment la cabine avec son système de filtration de catégorie 4 en option.
Caractéristiques principales
Développer tout
Réduire tout
Série 5GF
Série 5GN
Cabine 5GV étroite
Cabine 5GV avec poignées de porte moins larges
5G de phase V : Largeurs hors tout du tracteur
Série 5G : largeurs et hauteurs de rangs
Cabine confortable illustrée sur le tracteur 5GN
Illustration de la console de droite repensée de la série 5GN
Sol plat avec réduction de la hauteur du tunnel de transmission
Cabine 5GV équipée d’un siège de luxe
Illustration du levier PowrReverser™ de la cabine 5GN
Emplacements de rangement supplémentaires
Illustration de la console de droite repensée de la série 5GN
Option de distributeur auxiliaire électrohydraulique
Fonctionnalité de la commande confortable des équipements
Bloc de déport hydraulique
Contacteurs de la commande confortable des équipements
Tracteur 5GF avec plate-forme de conduite
Rayon de braquage amélioré (illustration sur un modèle 5GF)
Rayon de braquage amélioré (illustration sur un modèle 5GL)
Moteur puissant (illustration sur un modèle 5GN)
Moteur puissant
Moteur phase V puissant et compact
5GL de phase V
Série 5GL de phase V :
Série 5GL
Moteur phase V puissant et compact sur les tracteurs de la série 5GL
Série 5GL
Série 5GL : largeurs et hauteurs de rangs
Largeurs hors tout du tracteur de la série 5GL de phase V
Plate-forme de conduite avec commandes
Solution sur mesure : Solutions spécialisées John Deere
Le modèle 5G de phase V offre la gamme de solutions la plus complète pour la culture.
Si la série 5GF fournit une excellent performance dans de vastes vergers et exploitations viticoles, la série 5GN constitue la solution de choix pour les largeurs de rangs plus étroites pouvant atteindre 185 cm. Aussi bien la série 5GF que la série 5GN sont équipées d’une cabine ultra-spacieuse de 120 cm.
Série 5GF
Série 5GN
La série 5GV, très étroite, est conçue pour être utilisée dans les exploitations viticoles avec une largeur de travail minimale de 160 cm.
Même si la plate-forme de conduite offre plus d’espace, le cadre de la cabine des tracteurs de la série 5GV dispose d’une largeur globale plus étroite de 100 cm seulement entre les poignées de porte pour éviter des interférences avec les cultures et les branches présentes sur les rangs étroits des exploitations viticoles.
Cabine 5GV étroite
Cabine 5GV avec poignées de porte moins larges
Avec la plus petite hauteur possible de 800 mm du centre de l’essieu arrière jusqu’à la partie supérieure du capot moteur, la série 5GL est une véritable solution surbaissée. Du point de vue de la largeur du tracteur, la série 5GL (surbaissée) s’inspire de la série 5GF (largeur F).
La série 5GL de phase V offre deux options de largeur supplémentaire. La série 5GL offre différentes combinaisons d’essieux avant et arrière pour atteindre une faible largeur hors tout qui s’inspire de la série 5GN. Cela permet de s’adapter aux différentes plantations de vergers où les branches et les fruits limitent la largeur des rangs, comme les kiwis, les pommes ou les pêches.
5G de phase V : Largeurs hors tout du tracteur
En termes de largeurs hors tout du tracteur, la série 5G offre toute une gamme de tracteurs étroits pour différentes applications :
5G de phase V : Largeurs hors tout du tracteur
REMARQUES :
5GL (N) : Disponible uniquement en version plate-forme de conduite. La largeur hors tout du tracteur s’inspire de la série 5GN.
5GL (F) : Disponible uniquement sur la plate-forme de conduite. La largeur hors tout du tracteur s’inspire de la série 5GF.
Série 5G : Largeurs et hauteurs de rangs
Série 5G : largeurs et hauteurs de rangs
Valeur John Deere
Adaptée sur mesure, la série 5G est idéale pour tous les types de plantation.
Versions de cabines confortables (5GF, 5GN, 5GV)
Les cabines des séries 5GF, 5GN et 5GV ont été conçues afin de s’adapter aux besoins des producteurs de cultures à forte valeur ajoutée. Les séries 5GF et 5GN sont équipées d’une cabine ultra-spacieuse de 120 cm. La cabine de la série 5GV, avec une largeur de 100 cm, est conçue pour servir entre les rangées étroites du champ de vignes et est également disponible sur le tracteur 5GN en option.
Cabine confortable illustrée sur le tracteur 5GN
Cabine étroite et large
Si les séries 5GF, 5GN et 5GV continuent d’être équipées d’une cabine ultra-spacieuse et d’une cabine super étroite, les dimensions spacieuses globales ont été augmentées jusqu’à 10 % à l’intérieur.
L’augmentation de l’espace intérieur a été rendue possible grâce à la restructuration des consoles et à une réduction importante de la hauteur du tunnel de transmission.
Les consoles gauche et droite ont été complètement repensées. Il existe plus d’espace entre les consoles ; en outre, il y a une amélioration de toutes les commandes qui sont souvent utilisées pour les manœuvres en bout de champ, entre les rangs des champs de vigne et ceux des vergers.
Illustration de la console de droite repensée de la série 5GN
La plate-forme de conduite a été relevée pour améliorer la visibilité. Par la même occasion, la hauteur du tunnel de transmission a été réduite de 160 mm à un sol plat, ce qui permet de créer plus d’espace et d’offrir davantage de confort pendant les opérations quotidiennes.
Sol plat avec réduction de la hauteur du tunnel de transmission
Même avec une cabine plus étroite, l’habitabilité a augmenté à l’intérieur de la cabine 5GV de sorte qu’il est possible de commander un siège de luxe avec l’arbre de relevage électronique.
Cabine 5GV équipée d’un siège de luxe
Le tableau de bord et la colonne de direction bénéficient aussi d’une nouvelle conception. Lorsqu’un modèle de série 5G est commandé avec une boîte PowrReverser™, le levier d’inverseur est situé plus près de la colonne de direction. Cette disposition se traduit par un moyen plus facile de faire marche arrière sans qu’il soit nécessaire de lâcher le volant.
Illustration du levier PowrReverser™ de la cabine 5GN
De plus, la nouvelle configuration des plateformes de conduite des séries 5GF, 5GN et 5GV offre plus d’emplacements de remisage, notamment un porte-bouteille, qui sont tous des équipements de série.
Emplacements de rangement supplémentaires
La manette d’accélération électronique est située à proximité des contacteurs de régulateurs automatiques de régime, ce qui permet à l’opérateur de définir confortablement et facilement la vitesse souhaitée pour chaque application particulière. Les deux caractéristiques sont des équipements de série pour tous les tracteurs de la série 5G de phase V.
Illustration de la console de droite repensée de la série 5GN
Toutes les commandes sont regroupées par fonctions. Leur emplacement ergonomique rend leur utilisation aisée et confortable tout au long de la journée. Les deux versions de cabine des séries 5GF, 5GN et 5GV peuvent être équipées, en option, des commandes d’un distributeur auxiliaire électrohydraulique pour offrir un niveau de confort supérieur.
Option de distributeur auxiliaire électrohydraulique
| Description | Informations | Disponibilité |
| Quatre distributeurs auxiliaires électrohydrauliques | Quatre distributeurs auxiliaires double effet avec contrôle du débit
Commande de synchronisation des distributeurs auxiliaires numéro 1 et numéro 2 Levier multifonction et commandes au bout des doigts
|
5GF, 5GN, 5GV |
Pour guider les équipements attelés à l’arrière dans des rangs étroits même en pente, la commande confortable des équipements en option est disponible pour la série 5G.
Fonctionnalité de la commande confortable des équipements
Ces fonctions sont activées au moyen du bloc de déport hydraulique situé sur l’attelage arrière, qui permet d’immobiliser les cales de débattement ou de déplacer l’équipement de manière électrohydraulique.
Bloc de déport hydraulique
L’équipement peut être adapté à des terrains accidentés ou être déplacé horizontalement. De plus, il est possible de verrouiller les bras inférieurs de l’attelage arrière. Toutes ces fonctions sont activées de manière électrohydraulique à l’aide de trois contacteurs situés sur la console droite.
Contacteurs de la commande confortable des équipements
| A | Réglage du flottement |
| Réglage du blocage | |
| B | Réglage du côté gauche |
| Réglage du côté droit | |
| C | Rétracter le vérin hydraulique |
| Déployer le vérin hydraulique |
| Description | Informations | Disponibilité |
| Commande confortable des équipements |
|
5GF, 5GN, 5GV |
Les améliorations suivantes sont également observables sur les tracteurs 5GF et 5GL à plate-forme de conduite :
- Renforcement de l’habitabilité et refonte des consoles
- Réduction de la hauteur du tunnel de transmission
- Refonte du tableau de bord et nouveaux emplacements de remisage
- Manette d’accélération électronique et régulateur automatique de régime
Tracteur 5GF avec plate-forme de conduite
Valeur John Deere
La refonte de la cabine des séries 5GF et 5GN porte sur le confort du fauteuil, l’accès à la cabine et la sortie de celle-ci, l’une des plus confortables du marché des tracteurs étroits. La cabine étroite de la série 5GV assure la protection de l’opérateur et des cultures dans les rangs. Comprenant des commandes de qualité supérieure et placées de manière ergonomique, la série 5G offre confort et productivité toute la journée.
Rayon de braquage amélioré
Rayon de braquage amélioré (illustration sur un modèle 5GF)
Rayon de braquage amélioré (illustration sur un modèle 5GL)
Série de tracteur |
Type de pneu |
Jante |
Position des jantes |
Déport de jante |
Chenille |
Largeur du pneu |
Empattement |
* Angle de braquage vers l’intérieur |
* Rayon de braquage calculé |
5GV |
240/70 R16 |
Quatre positions |
D |
70 |
1 048 mm (41,3 po) |
254 mm po) |
2178 mm (85,7 po) |
47 degrés |
3819 mm (150,3 po) |
5GN |
260/70 R16 |
Quatre positions |
D |
70 |
1112 mm (43,8 po) |
258 mm (10,16 po) |
2178 mm (85,7 po) |
44 degrés |
4002 mm (157,5 po) |
5GF cabine |
280/70 R18 |
Quatre positions |
C |
32 |
1368 mm (53,8 po) |
290 mm (11,4 po) |
2155 mm (83,6 po) |
58 degrés |
3540 mm (139,3 po) |
5GL Large |
260/70 R16 |
Quatre positions |
D |
-25 |
125,7 cm (49,5 po) |
260 mm (10,24 po) |
2105 mm (84,8 po) |
52 degrés |
3455 mm (136,0 po) |
5GL Etroit |
260/70 R16 |
Quatre positions |
C |
32 |
120,1 cm (47,3 po) |
260 mm (10,24 po) |
2114 mm (84,8 po) |
52 degrés |
3487 mm (137,3 po) |
REMARQUE :
* Le rayon de braquage a été calculé conformément à l’effet Ackerman qui affecte chaque tracteur en mode transmission deux roues motrices.
La maniabilité, qui constitue l’une des exigences principales de l’opérateur, est obtenue grâce un rayon de braquage plus serré.
Valeur John Deere
La série 5G offre une maniabilité hautement compétitive permettant à l’opérateur de passer facilement d’une rangée à l’autre sans faire de marche arrière. Ainsi, il est plus facile et plus rapide d’effectuer des manœuvres en bout de champ dans les applications quotidiennes réalisées dans les vergers et les vignobles.
Puissant moteur de phase V
La série 5G est équipée d’un puissant moteur phase V diesel uniquement. Grâce au moteur compact à 4 cylindres de 3,6 l, la série GL est vendue avec plus de fonctions de qualité supérieure par rapport à son modèle précédent. Avec une augmentation de la plage de puissance constante, une élévation de couple et un plus grand intervalle d’entretien, la série 5G procure une réelle puissance aux équipements entraînés par prise de force, comme les pulvérisateurs pour exploitations viticoles et pour vergers.
Moteur puissant (illustration sur un modèle 5GN)
Moteur puissant
Puissant moteur de phase V
Moteur phase V puissant et compact
Un tracteur compact et léger
Le moteur compact de 3,6 l offre une solution 5G compacte et légère avec un empattement court et une excellente visibilité.
L’élévation de la plate-forme et l’enveloppe compacte du système post-traitement des gaz d’échappement des séries 5GF, 5GN et 5GV garantit la même visibilité vers l’avant.
Série phase V : catalyseur d’oxydation diesel/ filtre à particules/réduction catalytique sélective (COD/FAP/SCR) sous le capot moteur
Avec la plus petite hauteur possible de 850 mm (33,5 in) du centre de l’essieu arrière jusqu’à la partie supérieure du capot, la série 5GL est une véritable solution surbaissée.
5GL de phase V
Performance sur mesure
Le moteur assure une plus grande productivité dans diverses conditions de travail. Avec une élévation de couple (jusqu’à 32 %) et une plage de puissance constante élevée (jusqu’à 400 tr/min), le moteur offre la performance appropriée pour des opérations polyvalentes.
Entretien réduit
L’intervalle d’entretien du moteur a été augmenté à 500 heures. Cette réduction de la période d’entretien permet de diminuer les coûts de maintenance en augmentant le temps passé sur le terrain.
Valeur John Deere
Les moteurs se caractérisent par un long intervalle d’entretien et plus de temps dans le champ. Le caractère compact des moteurs permet aux tracteurs de disposer des dimensions appropriées pour diverses récoltes à forte valeur ajoutée.
La série 5GL de phase V : Capacités améliorées
Série 5GL de phase V :
La série 5GL de phase V comporte un large éventail d’améliorations qui permettent de renforcer les capacités de la solution surbaissée de John Deere.
Moteur et système de post-traitement
La série 5G est équipée d’un puissant moteur phase V diesel uniquement. Grâce au moteur compact à 4 cylindres de 3,6 l, la série 5GL est vendue avec plus de fonctions de qualité supérieure par rapport à son modèle précédent, par exemple avec des options offrant une puissance accrue. Avec une augmentation de la plage de puissance constante, une élévation de couple et un plus grand intervalle d’entretien, la série 5GL procure une réelle puissance aux équipements entraînés par prise de force (PDF), comme les pulvérisateurs pour exploitations viticoles et pour vergers.
Série 5GL
La manette d’accélération électronique et le régulateur automatique de régime sont fournis en tant qu’équipement de série pour la série 5GL.
Moteur phase V puissant et compact sur les tracteurs de la série 5GL
Avec la plus petite hauteur possible de 850 mm (33,5 in) du centre de l’essieu arrière jusqu’à la partie supérieure du capot, la série 5GL est une véritable solution surbaissée.
Série 5GL
Versions de largeur de la série 5GL
La série 5GL de phase V offre deux options de largeur supplémentaire. Il existe la possibilité de commander la série 5GL avec différentes combinaisons d’essieux arrière et avant pour atteindre une largeur hors tout qui s’inspire de la série 5GN (largeur N). Cette option permet de s’adapter aux différentes plantations de vergers où les branches et les fruits limitent la largeur des rangs, comme le kiwi.
Série 5GL : largeurs et hauteurs de rangs
Largeurs hors tout du tracteur de la série 5GL de phase V
REMARQUES :
*5GL (N) : Disponible uniquement en version plate-forme de conduite. La largeur hors tout du tracteur s’inspire de la série 5GN.
***5GL (F) : Disponible uniquement sur la plate-forme de conduite. La largeur hors tout du tracteur s’inspire de la série 5GF.
Boîte PowrReverser™ 24AV/12AR
Plate-forme de conduite avec commandes
La série 5GL est disponible avec la boîte PowrReverser 24 AV/12 AR.
| Description | Informations | Disponibilité |
24AV/12AR de 0,5 à 40 km/h |
Avec réducteur Hi/Lo électrohydraulique (y compris la gamme rampante) :
|
5GF à plate-forme de conduite, 5GL |
Troisième pompe hydraulique en option
La série 5G de phase V est équipée de série de deux pompes hydrauliques. Ces deux pompes fournissent un débit pouvant atteindre 96,6 l/min (25,5 gal/min) :
La première pompe fournit un débit hydraulique de 29,8 L/min à 130 bar au circuit de direction, au circuit de commande de transmission et au circuit de graissage.
La deuxième pompe fournit un débit hydraulique de 66,8 L/min à 190 bar aux distributeurs auxiliaires et à l’arbre de relevage.
Pour les séries 5GF, 5GN, 5GV et 5GL, la troisième pompe hydraulique fournit jusqu’à 29,8 L/min de débit hydraulique à 190 bar aux distributeurs auxiliaires et à l’arbre de relevage.
Si la série 5G de phase V est équipée de série de trois pompes hydrauliques, le débit hydraulique total s’élève à 126,4 l/min. Ce
débit remarquable permet d’excellentes performances et capacités hydrauliques.
- Direction précise, sans rediriger d’huile destinée aux distributeurs et à l’arbre de relevage, idéale pour les manœuvres et l’utilisation simultanées d’un équipement, lors des manœuvres en bout de champ
- Assure une direction assistée facile avec de lourdes charges à l’avant du tracteur
- Fournit une grande quantité de puissance pour faire tourner les moteurs hydrauliques et les équipements exigeants en puissance, par exemple, les coupeuses de feuilles
Les options suivantes relatives aux distributeurs auxiliaires comprennent la troisième pompe hydraulique sur la série 5GL :
Description |
Informations |
Disponibilité |
Trois distributeurs auxiliaires |
Un distributeur auxiliaire simple effet/un distributeur auxiliaire double effet (cran d’arrêt sélectionnable) Un distributeur auxiliaire simple effet/un distributeur auxiliaire double effet (cran d’arrêt en position flottante) Un distributeur auxiliaire simple effet + un distributeur auxiliaire double effet (cran d’arrêt sans fuite)
Raccords à va-et-vient rapide Collecteur pour l’huile répandue Contrôle du débit |
5GF, 5GN, 5GV, 5GL |
Valeur John Deere
Le caractère compact du moteur permet à la série 5GL de phase V de disposer de la structure appropriée et de la puissance suffisante pour diverses récoltes à forte valeur ajoutée. La série 5GL permet aux producteurs d’exploitations viticoles et de vergers de travailler avec de grands rangs sous pergola/tonnelle ainsi qu’avec des rangs plus étroits de vergers, comme pour les agrumes, le kiwi, la pomme, la poire et la pêche. Avec la boîte PowrReverser en option et la troisième pompe hydraulique, la série 5GL convient à des applications intensives sur de longues journées de travail.
