HPX 4x4Transporters
- Stalen hydroformed frame
- Krachtige dieselmotor van 854 cc
- "Echte" 4-wielaandrijving
- Volledige voertuigvering

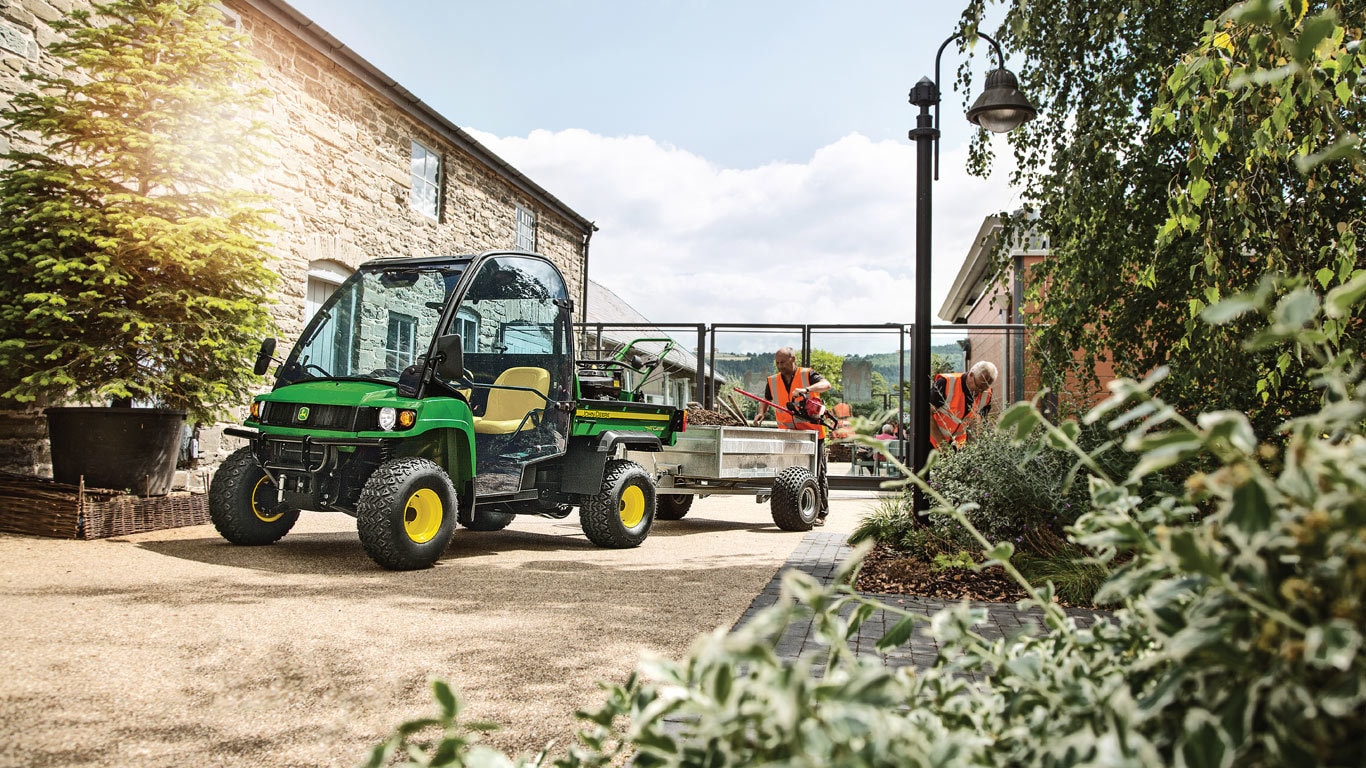

Ervaar de kracht
Houdt u van uitdagingen? De Gator HPX-transporter ook. Hij heeft een indrukwekkend laadvermogen van 635 kg, een vierwielaandrijving en semionafhankelijke vering om u te helpen gaan waar anderen niet kunnen komen. Zelfs bij een volle belading is de bodemvrijheid goed – en dankzij het hydrogevormde frame ook de stabiliteit. Om het plaatje af te maken levert de krachtige dieselmotor een snelheid tot 40 km/u.
Hoofdkenmerken
Alles uitklappen
Alles inklappen
Bestuurdersplaats
Met precisie ontwikkeld aandrijvingssysteem
Variabele overbrenging
Transmissie en MFWD
Chassis luxe cabine
Chassis luxe cabine
Comfortfeatures zoals kuipstoelen met hoge rugleuning, inzittendenbeschermingssysteem, bekerhouders en een 12V-aansluiting
Bestuurdersplaats
De Gator™ HPX is uitgerust met vele standaard features om de bediening comfortabel en gemakkelijk te maken:
- Naast elkaar geplaatste kuipstoelen met hoge rugleuning bieden ruimte voor één bestuurder en één passagier
- Heupgordels zorgen voor een comfortabel en gemakkelijk houvast
- De bestuurdersstoel is gemonteerd op een rail, zodat deze in lengterichting kan worden ingesteld.
- Inzittendenbeschermingssysteem (OPS) met driepunts veiligheidsgordels en handgrepen voor de passagier op de A-stijl, de voorzijde van het dashboard en aan beide zijden van de stoel
- Beide stoelen klappen naar voren om droog te blijven bij stalling buiten en voor eenvoudig onderhoud
- Het gebruiksstation zorgt voor gemakkelijk in- en uitstappen van gebruiker en passagier
- Er bevinden zich twee bekerhouders binnen bereik van het gebruiksstation
- De urenmeter is standaard, voor het aanhouden van de regelmatige onderhoudsintervallen
- De tractiehulp (sperdifferentieel) is handbediend en bedienbaar tussen de stoelen
- Het dashboardkastje is bedoeld voor het opbergen van kleine voorwerpen
- Standaard 12 V-aansluiting (VDC) handig op het instrumentenpaneel geplaatst
- De op de tank gemonteerde brandstofmeter is gemakkelijk te zien vanaf de linkerzijde van de chauffeursstoel
- De grote vulopening van de brandstoftank - 76 mm (3-in.) zorgt dat eenvoudig kan worden bijgetankt en voorkomt morsen
- Bagageruimte onder de kap voor voor extra opslagruimte
Met precisie ontwikkeld aandrijvingssysteem optimaliseert accelereren, slepen, trekken en heuvelklimcapaciteiten
Met precisie ontwikkeld aandrijvingssysteem
Het Gator™ HPX utiliteitsvoertuig heeft een nauwkeurig ontworpen aandrijfsysteem om het motorvermogen beter te gebruiken en de acceleratie en het draag-, trek- en heuvelklimvermogen te verbeteren. De kracht van de motor komt via een continu variabele overbrenging bij de transmissie.
De belangrijkste kenmerken van het aandrijfsysteem zijn:
- Transmissie
- Motor
- Variabele overbrenging
Variabele overbrenging
Variabele overbrenging
De variabele overbrenging bestaat uit twee koppelingen verbonden door een aandrijfriem:
- De aangedreven koppeling is verbonden met en wordt aangedreven door de motor.
- De aandrijfkoppeling is aangesloten op de transmissie en drijft deze aan.
Functies:
- Een hoge en een lage gearing:
- Lage gearing is 0 km/h tot 19 km/h (0 mph tot 12 mph)
- Hoge gearing is 0 km/h tot 40 km/h (0 mph tot 25 mph)
- Regelt het motortoerental om te voorkomen dat het voertuig stilvalt bij bergopwaarts rijden of bij rijden door zwaar terrein.
- Totale overbrengingsverhoudingen:
- Laag 94:1
- Hoog 41:1
Hoe de variabele overbrenging werkt:
- Bij toenemend motortoerental wordt de veerbelaste aangedreven koppeling gesloten door gewichten die door de centrifugale kracht naar buiten worden gedwongen.
- Tijdens het sluiten van de aangedreven koppeling beweegt de riem omhoog naar de grootste diameter van de aangedreven koppeling en forceert de aandrijfkoppeling open.
- De riem draait in de kleinste diameter van de aandrijfkoppeling, de snelheid naar de transmissie neemt toe.
- De aandrijfkoppeling is ontworpen om verschillende belastingen (hellingen, modder, enz.) te meten en voortdurend de overbrenging te variëren zodat het motortoerental constant blijft bij een constante stand van het gaspedaal.
Transmissie en mechanische voorwielaandrijving (MFWD)
Transmissie en MFWD
- Volledig gesloten transmissie in oliebad met twee overbrengingsverhouding voor superieure trekcapaciteiten
- MFWD en transmissie achter worden beschermd met glijplaten
- Voor een stille werking wordt gebruik gemaakt van schuine vertanding voor de versnellingen vooruit en achteruit.
- Een volledig en inschakelbaar 4WD-systeem met een automatisch blokkerend voordifferentieel en elektronische schakelaar op het dashboard is de beste in zijn klasse; als de schakelaar is ingeschakeld (4WD), blokkeert het voordifferentieel automatisch naar behoefte - als de schakelaar is uitgeschakeld (2WD), blijft het voertuig tweewielaangedreven.
-
Zorgt voor uitstekende tractie in uitdagende omstandigheden
-
Blijft ondergrondvriendelijk in 2WD-modus
-
Kan, gecombineerd met blokkering van het achterdifferentieel, volledige, geblokkeerde 4WD leveren
-
Chassis luxe cabine
Chassis luxe cabine
Chassis luxe cabine
Het chassis van de luxe cabine is verkrijgbaar als veldset, als de gebruiker een incident heeft gehad waarbij de structuur beschadigd is en moet worden vervangen.
Specificaties
| Type | 854 cc 3-cilinder, diesel |
|||
|---|---|---|---|---|
| Motorprestaties | 21 pk | |||
| Snelheid | 0-40 km/h | |||
| Laadvermogen | 635 kg |
Accessoires en aanbouwdelen
Alles uitklappen
Alles inklappen
Laadbakuitbreidingsset
Laadbakuitbreidingsset (achterklep verwijderd)
Laadbakuitbreidingsset (stortpositie)
Afstandbediening laadbakopener
Opbergvak aan de zijkant
Bagagebox van polyethyleen met hoge dichtheid
Kan rond om de rand van de achterklep worden bevestigdWraparound tailgate bedliner
Gemonteerd op een voertuig – in hoogste stand
Achteruitrijalarmset
Kabelboomset voor verlichting richtingaanwijzers
Interieurverlichting
Zwaailicht
Kabelboomset voor zwaailicht (afgebeeld op Gator™ XUV560)
Zwaailichtset
Rem- en achterlichtenset
Werklichtenset voorkant
Op het dak gemonteerd
Lux = de intensiteit van licht dat een oppervlak raakt of hier doorheen gaat
Kabelboomset voor monatge lamp op voorkant OPS/dak
Kabelboomset voor montage lamp op achterkant OPS/dak
Kabelboomset voor montage lamp op voorbumper
Werklampenset achter
Werklampen (op de achterkant gemonteerd)
CV-beschermingen vooraan
Detail CV-bescherming vooraan
Zware grillebeschermer
Kan naar voren worden gedraaid voor het uitvoeren van onderhoudswerkzaamheden
Grillebeschermer met gemonteerde Adventure verlichtingsset zien
Zware spatbordbeschermers - XUV 620i
Zware spatbordbeschermers - XUV 850D
Koppelstangset
Trekhaak vooraan
Trekhaak vooraan van 51 mm
Afgebeeld op XUV825i
Afgebeeld op XUV855D
Afgebeeld met geopende deur
Achterruit (1) afgebeeld op XUV 855D
Comfort inleg
Verwarmingsset
Montageset voor verwarming
Buitenspiegelset
Extern luchtfilter
Elektrische installatieset
Zonneschermset
Afgebeeld op XUV855D
Afgebeeld met geopende deur
Stereo montageset voor Deluxe cabine met bedieningsunit (wordt afzonderlijk verkocht). Afgebeeld met optionele voorruitwisserset, binnenverlichtingsset en vizierset.
SWJHD1130 stereo bedieningsunit
SWJHD1630 stereo bedieningsunit
SWJHD3630BT stereo bedieningsunit
Voorruitset
Reservoir
Sproeier
In de dakconsole gemonteerde aan/uit-tuimelschakelaar
Rek voor motorkap
Rek voor motorkap in kantelpositie
Zware veerpoten voor
Warn-lier van 1361 kg (3000 lb)
Standaarduitrusting
De standaarduitrusting omvat een afstandsbediening
Lieraccessoireset
Laadbak
Rubber mat voor laadbak . - VGB10133
Verhoging voor laadbak For use on HPX Gas/Diesel Utility - BM22572
Laadbakuitbreidingsset
Laadbakuitbreidingsset (achterklep verwijderd)
Laadbakuitbreidingsset (stortpositie)
Dankzij de set laadbakuitbreidingen is de Gator™ nog veelzijdiger en is deze ideaal voor werkzaamheden op het land en in de tuin. Dankzij de uitbreidingen kunt u tweemaal de normaal toegestane hoeveelheid licht afval vervoeren, bijvoorbeeld gemaaid gras of ander tuinafval.
Productkenmerken zijn:
- Vierzijdige structuur om de zijkant van de laadbak op te hogen tot 533 mm en de inhoud van de laadbak te vergroten tot 0,74 m3
- De zijkanten en de voorkant moeten worden gemonteerd met bevestigingsmateriaal. De achterkant kan zonder gebruik van gereedschap worden bevestigd en verwijderd
- Neergaande achterklep (net als een kiepwagen) om materiaal gemakkelijker te kunnen lossen
- Extra duurzaam door het gebruik van stalen buizen en strekmetaal
OPMERKING: De maximale belasting van de laadbak zoals aangegeven in de specificaties van het voertuig mag ook bij gebruik van de laadbakuitbreidingen niet worden overschreden.
Compatibiliteitsinformatie
BM22572
Compatibel met de volgende Gator-modellen: TX, TX Turf, TE, TH 6x4, TH 6x4 uit modeljaar 2009 en eerder. HPX Gas en HPX Diesel. XUV 620i en XUV850D. Compatibel met de cabines en laadbakbekleding van de multifunctionele Gators van John Deere.
Afstandsbediende laadbak loskit . Vereist bij cabines als - VGB10507
Afstandbediening laadbakopener
De afstandbedieningset voor de laadbakopener omvat een bevestigingssteun die snel op het frame van de Deluxe cabine kan worden gemonteerd.
Geschikt voor de volgende voertuigen:
-
Alle Gator™ HPX-modellen vanaf modeljaar 2004, XUV 620i en XUV 850D voertuigen indien uitgerust met een Deluxe cabineframe
Opslagbox zijkant. - BM22776
Opbergvak aan de zijkant
Het opbergvak aan zijkant biedt meer dan 0,03 m3 opslagruimte om waardevolle items droog en veilig op te bergen.
Het opbergvak aan de zijkant is:
-
Vergrendelbaar
-
Weerbestendig
Compatibiliteitsinformatie
BM22776
Gator™ TS, TX, TX Turf, TE multifunctionele voertuigen. XUV 620i en 850D multifunctionele voertuigen. HPX Gas en Diesel multifunctionele voertuigen.
OPMERKING: Het opbergvak aan de zijkant past alleen aan de bestuurderskant.
Vloermat voor laadbak. 2 per kist getransporteerd, bestel - BM25049
Bagagebox van polyethyleen met hoge dichtheid
De laadbakmat is gemaakt van polyethyleen met hoge dichtheid en beschermt de bagagebox.
Kan rond om de rand van de achterklep worden bevestigdWraparound tailgate bedliner
Het ontwerp van de laadbakmat loopt langs de onderzijde van de achterklep, zodat gravel en ander vuil niet onder laadbakmat kan komen. De ribben van de laadbakmat lopen schuin, zodat het vuil goed uit de bagagebox kan stromen als deze omhoog is gebracht.
Compatibel met:
- HPX modeljaar 2004 tot en met 2017
- TE, TH 6x4, TH 6x4 Diesel, TX en TX Turf multifunctionele voertuigen (modeljaar 2009 met stalen box).
- XUV 620i en XUV 850D multifunctionele voertuigen.
Hefinrichting voor de laadbak
Laadbak Power Lift . - BM25143
Gemonteerd op een voertuig – in hoogste stand
De Gator™ XUV-serie kan van een optionele power lift voor de laadbak worden voorzien. Dit is een van de belangrijkste accessoires om de arbeidsefficiëntie te verhogen. De power lift is zeer geschikt als aanvulling op de uitgebreide mogelijkheden van dit multifunctionele voertuig.
De power lift beschikt over de volgende kenmerken:
-
Capaciteit voor het optillen van een voertuiglaadbak met een gewicht van maximaal 454 kg
-
Heft de laadbak tot een hoek van 49 graden voor eenvoudig onderhoud en het lossen van de lading van de laadbak
-
Kantelt snel vanuit horizontale positie naar 49 graden
-
Kan snel worden gemonteerd met gebruik van de vooraf bedrade aansluitingen en bevestigingspunten in het voertuig
-
Het compacte ontwerp past goed om de transmissie en koppelingen en zorgt voor volledige bescherming
-
Het volledig afgesloten en weerbestendige hydraulische ontwerp vereist geen onderhoud en is ontworpen voor maximale duurzaamheid
-
Aangedreven door beproefde elektrische motor en tandwielpomp
-
De elektrische motor wordt beschermd door een stroomonderbreker
-
Een geïntegreerde controleklep garandeert het vasthouden van de lading
-
De overdrukklep beschermt tegen misbruik
-
Er is geen instelling vereist voor het hydraulische systeem
- Compatibel met de HPX Gas en Diesel van modeljaar 2017 en ouder
-
Compatibel met alle multifunctionele voertuigen Gator XUV 625i, XUV 825i, XUV 855D en M-Gator™ A2 vanaf modeljaar 2011
-
Tevens compatibel met alle multifunctionele voertuigen Gator XUV 825i S4 en XUV 855D S4 vanaf modeljaar 2013.
Achteruitrijalarm
Achteruitrij alarm - BM23197
Achteruitrijalarmset
De achteruitrijalarmsetomvat een alarm, bevestigingsbeugel, kabelboom en schakelaar.
OPMERKING: Deze set wordt geleverd zonder smeermiddel.
Compatibiliteitsinformatie
BM23197
Compatibel met multifunctionele Gator™ HPX uit modeljaar 2004-huidig, XUV 620i en XUV 850D modellen.
Kabelbomen
Kabelboomset richtingaanwijzer. - BM26183
Kabelboomset voor verlichting richtingaanwijzers
De kabelboomset voor verlichting richtingaanwijzers is vereist bij het installeren van de verlichtingsset voor richtingsaanwijzers.
Deze set bevat de schakelaars en kabelbomen.
Compatibel met multifunctionele Gator™ HPX-, XUV560-, XUV550-, XUV590i-, XUV590i S4-, XUV855D- en XUV855D S4-voertuigen.
Verlichting
Cabine verlichtingskit (binnen) Cabine en elektrische kit - BM21656
Interieurverlichting
-
De interieurverlichting in de dakconsole biedt goed zicht tijdens werkzaamheden in de nachtelijke uren
-
De verlichting maakt deel uit van de dakconsole van de cabine, net zoals bij een personenauto
-
Met aan/uit-tuimelschakelaar voor een gemakkelijke bediening
-
Net als in het geval van alle andere elektrische installatiesets voor Gator™-modellen, kan de verlichting voor een snelle installatie op de kabelboom van het voertuig worden aangesloten
Compatibiliteitsinformatie
BM21656
Alle multifunctionele XUV 625i, XUV 825i, XUV 855D en M-Gator™ A2 Gators uit modeljaar 2011 tot nu. Alle Gator HPX-modellen vanaf modeljaar 2004 tot nu XUV 620i en multifunctionele XUV 850D-voertuigen voorzien van een Deluxe cabineframe en elektrische installatieset. Traditional-serie (TS, TX, TX Turf en TH 6x4), indien uitgerust met een cabine met een zachte of harde deur en een elektrische installatieset. M-Gator A1 indien uitgerust met een cabine met harde deur en elektrische set. Voor glazen voorruit met optionele 9000 deluxe cabine-onderdelen.
Gator HPX, XUV 620i en XUV 850D voertuigen vereisen de VGB10505 elektrische set. Gator Traditional-serie en M-Gator A1-voertuigen vereisen de BM22138 elektrische set.
Zwaailicht. Vereist OPS-schakelaarset en kabelboomset - BM25553
Zwaailicht
Functies en voordelen:
- Stroboscooplicht van de ronde light-emitting diode (LED) van 76 mm biedt uitstekende zichtbaarheid voor mensen rondom het voertuig
- Handig voor werkzaamheden op het land en op bouwplaatsen
- De oranje lens van acryl is kras- en schaafbestendig
- Impactbestendige nylon behuizing
- Conform SAE J845 (Klasse 3)
- UL erkend
- Is 111,5 mm hoog
Geschikt voor de volgende voertuigen:
- Multifunctionele Gator™ HPX-voertuigen vanaf modeljaar 2006
- Polyester dak en OPS-schakelaarpaneel vereist voor bevestiging
- Kabelboomset voor zwaailicht is vereist
- Multifunctionele Gator XUV 620i- en 850D-voertuigen
- Polyester dak en OPS-schakelaarpaneel vereist voor bevestiging
- Kabelboomset voor zwaailicht is vereist
- Multifunctionele Gator XUV 625i-, 825i-, 825i S4-, 855D- en 855D S4-voertuigen vanaf modeljaar 2011
- Polyester dak en OPS-schakelaarpaneel vereist voor bevestiging
- Kabelboomset voor zwaailicht is vereist
- Multifunctionele Gator XUV550-, XUV550 S4-, XUV560-, XUV560 S4-, XUV590i-, XUV590i S4-voertuigen
- OPS-schakelaarpaneel en rem- of achterlichten vereist voor bevestiging van remverlichting, of OPS-schakelaarpaneel en polyester dak vereist voor dakmontage
- Kabelboomset voor zwaailicht is vereist
- Multifunctionele Gator RSX-voertuigen
- OPS-schakelaarpaneel en rem- of achterlicht vereist voor montage van remverlichting, of OPS-schakelaarpaneel en polyester dak vereist voor dakmontage
- Kabelboomset voor zwaailicht is vereist
Kabelboomset zwaailicht. - BM26182
Kabelboomset voor zwaailicht (afgebeeld op Gator™ XUV560)
De kabelboomset voor zwaailicht is vereist bij het installeren van het zwaailicht.
Deze set bevat de schakelaar om te bevestigen in het OPS-schakelaarpaneel (Operator Protection System) en de kabelboom voor tussen het OPS-schakelaarpaneel en het zwaailicht.
Zwaailamp - BM21649
Zwaailichtset
Dankzij het zwaailicht is het voertuig goed zichtbaar voor omstanders:
-
Handig voor werkzaamheden op het land en bouwplaatsen
-
Dankzij het robuuste ontwerp kan de Gator™ met gemonteerd zwaailicht op hoge snelheid vooruit of achteruit op een aanhanger worden vervoerd
-
Gemonteerd met breekbouten
-
Afgedichte behuizing (waterbestendig)
-
Het amberkleurige glas is gemaakt van duurzaam, splintervrij polycarbonaat
-
-
De zwaailicht kan met bouten aan de achterkant van het cabineframe worden gemonteerd
-
Handige, in de dakconsole gemonteerde aan/uit-tuimelschakelaar voor een gemakkelijke bediening
-
Net als in het geval van alle andere elektrische installatiesets voor Gators, kan het licht voor een snelle installatie op de kabelboom van het voertuig worden aangesloten
Compatibiliteitsinformatie
BM21649
Voor glazen voorruit met optionele 9000 deluxe cabine-onderdelen. Alle Gator-modellen vanaf modeljaar 2011 tot nu XUV 625i, XUV 825i, XUV 855D en n multifunctionele A2-voertuigen voorzien van een Deluxe cabineframe en elektrische installatieset. Alle Gator HPX-modellen vanaf modeljaar 2004 tot nu XUV 620i en multifunctionele XUV 850D-voertuigen voorzien van een Deluxe cabineframe en elektrische installatieset. Traditional-serie (TS, TX, TX Turf en TH 6x4), indien uitgerust met een cabine met een zachte of harde deur en een elektrische installatieset. M-Gator™ A1 indien uitgerust met een cabine met harde deur en elektrische set. Gator HPX, XUV 620i en XUV 850D voertuigen vereisen de VGB10505 elektrische set. Gator Traditional-serie en M-Gator A1-voertuigen vereisen de BM22138 elektrische set.
Set voor lampje remlicht en achterlicht - BM24590
Rem- en achterlichtenset
Deze set bestaat uit rem- en achterlichten. De rem- en achterlichtenset kan direct op de laadbak worden gemonteerd. De kabelboom wordt aangesloten op de standaard kabelboom van het voertuig.
OPMERKING: De set is niet bedoeld voor gebruik op de openbare weg.
Compatibiliteitsinformatie
BM24590
Alle multifunctionele Gator™ HPX voertuigen vanaf modeljaar 2004.
Verlichtingset voorzijde - Deluxe cabine. Elektrische - BM21651
Werklichtenset voorkant
Twee halogeenlampen van 55 W voor goed zicht tijdens nachtelijke werkzaamheden:
-
Handig voor werkzaamheden op het land en bouwplaatsen
-
Dankzij het robuuste ontwerp kan de Gator™ met gemonteerde lampen op hoge snelheid vooruit of achteruit op een aanhanger worden vervoerd
-
De lampen kunnen met bouten aan de voorkant van het cabineframe worden gemonteerd en zorgen voor een gelijkmatig lichtpatroon
-
Handige, in de dakconsole gemonteerde aan/uit-tuimelschakelaar voor een gemakkelijke bediening
-
Net als in het geval van alle andere elektrische installatiesets voor Gators, kan het licht voor een snelle installatie op de kabelboom van het voertuig worden aangesloten
Compatibiliteitsinformatie
BM21651
Alle Gator-modellen vanaf modeljaar 2011 tot nu XUV 625i, XUV 825i, XUV 855D en n multifunctionele A2-voertuigen voorzien van een Deluxe cabineframe en elektrische installatieset. Alle Gator HPX-modellen vanaf modeljaar 2004 tot nu XUV 620i en multifunctionele XUV 850D-voertuigen voorzien van een Deluxe cabineframe en elektrische installatieset. Traditional-serie (TS, TX, TX Turf en TH 6x4), indien uitgerust met een cabine met een zachte of harde deur en een elektrische installatieset. M-Gator A1 indien uitgerust met een cabine met harde deur en elektrische set.
Voor glazen voorruit en deluxe cabine-onderdelen (HPX en XUV multifunctionele voertuigen uit eerdere modeljaren). Gator HPX, XUV 620i en XUV 850D voertuigen vereisen de VGB10505 elektrische set. Gator Traditional-serie en M-Gator A1-voertuigen vereisen de BM22138 elektrische set.
Werklampen (led). Kunnen gemonteerd worden op - BUC10222
Op het dak gemonteerd
Led-werklampen van Rigid Industries (twee lampen per set)
Lux = de intensiteit van licht dat een oppervlak raakt of hier doorheen gaat
Deze lampen worden idealiter gemonteerd op de voor- of achterkant van het beschermingssysteem voor de bestuurder (OPS)/het dak voor licht rondom het voertuig op elk moment van de nacht.
| Watt (per lamp) | Ampèreverbruik (per lamp) | Led's (per lamp) | Ruwe lumen (per lamp) | Straalafstand ft (m) | |
| Led-werklampen | 20 | 1,45 | 4 | 1568 | 866 (264) |
Kabelboomset voor monatge lamp op voorkant OPS/dak
Kabelboomset voor montage lamp op achterkant OPS/dak
Kabelboomset voor montage lamp op voorbumper
Specificaties van led-lamp:
- Levensduur van 50.000 uur of meer
- IP69K-gecertificeerd
- Lens van polycarbonaat
- Aluminium behuizing
- Poedercoating
- Afgesloten Deutsch-connectors
- Bedrijfstemperatuur - 4°C-63°C (40°F–145°F)
- MIL810-STDG-gecertificeerd tegen vibratie
- ASTMB117-gecertificeerd tegen zout/mist
- Standaard zwarte lenskappen
De led-lampen zijn compatibel met de Gator™ HPX-, XUV625i-, XUV825i-, XUV825i S4-, XUV855D-, XUV855D S4-, XUV560-, XUV560 S4-, XUV590i-, XUV590i S4-, RSX-transportvoertuigen.
Deze lampen zijn niet compatibel met Jensen-radio's of het Deluxe-cabineframe.
De led-lampen kunnen worden gemonteerd op de beschermingsbeugel, het dak (voor of achter) of rechtstreeks op het beschermingssysteem voor de bestuurder (OPS) (voor of achter). Voor montage op het dak of op het beschermingssysteem voor de bestuurder (OPS) is de OPS-schakelaarset vereist. Voor de led-lampen is ook de juiste kabelboomset vereist, afhankelijk van de gewenste montageplek:
| Onderdeelnr. | Beschrijving |
| BUC10222 | Led-werklampen |
| Controleer de configurator voor de nieuwste onderdeelnummers | Kabelboomset voor montage lamp op voorbumper |
| Controleer de configurator voor de nieuwste onderdeelnummers | Kabelboomset voor montage lamp op voorkant OPS/dak |
| Controleer de configurator voor de nieuwste onderdeelnummers | Kabelboomset voor montage lamp op achterkant OPS/dak |
| Controleer de configurator voor de nieuwste onderdeelnummers | Kabelboomset voor montage lamp op achterkant OPS/dak (S4s) |
Werkverlichting achterzijde Cabine en elektrische kit - BM21652
Werklampenset achter
Een halogeenlamp van 55 W voor goed zicht tijdens nachtelijke werkzaamheden:
-
Handig voor werkzaamheden op het land en bouwplaatsen
-
Dankzij het robuuste ontwerp kan de Gator™ met gemonteerde lampen op hoge snelheid vooruit of achteruit op een aanhanger worden vervoerd
-
De lamp kan met bouten aan de achterkant van het cabineframe worden gemonteerd en zorgt voor een gelijkmatig lichtpatroon
-
Handige, in de dakconsole gemonteerde aan/uit-tuimelschakelaar voor een gemakkelijke bediening
-
Net als in het geval van alle andere elektrische installatiesets voor Gators, kan het licht voor een snelle installatie op de kabelboom van het voertuig worden aangesloten
Compatibiliteitsinformatie
BM21652
Alle Gator-modellen vanaf modeljaar 2011 tot nu XUV 625i, XUV 825i, XUV 855D en n multifunctionele A2-voertuigen voorzien van een Deluxe cabineframe en elektrische installatieset. Alle Gator HPX-modellen vanaf modeljaar 2004 tot nu XUV 620i en multifunctionele XUV 850D-voertuigen voorzien van een Deluxe cabineframe en elektrische installatieset. Traditional-serie (TS, TX, TX Turf en TH 6x4), indien uitgerust met een cabine met een zachte of harde deur en een elektrische installatieset. M-Gator™ A1 indien uitgerust met een cabine met harde deur en elektrische set.
Voor glazen voorruit met optionele 9000 deluxe cabine-onderdelen. Voor Gator™ HPX en XUV multifunctionele voertuigen. Gator HPX, XUV 620i en XUV 850D voertuigen vereisen de VGB10505 elektrische set. Gator Traditional-serie en M-Gator A1-voertuigen vereisen de BM22138 elektrische set.
Werklampen (halogeen). Kunnen gemonteerd worden op - BM25544
Werklampen (op de achterkant gemonteerd)
Vergroot de mogelijkheden van de universele Gator™-voertuigen door deze van werklampen te voorzien. De lampen worden op de voor- of achterkant van het polyester dak gemonteerd, of direct op het beschermingssysteem voor de bestuurder (OPS).
De set bestaat uit twee werklampen en bevestigingsmateriaal. Vereist de juiste kabelboomset op basis van de gewenste plaats van montage.
De lampen kunnen ook op een lage positie worden gemonteerd, achter de voorbumper.
Productkenmerken:
- Deze schijnwerperset levert een brede lichtbundel, ideaal voor nachtelijke werkzaamheden
- Handig voor werkzaamheden op het land en op bouwplaatsen
- Vereist OPS-schakelaarsset voor montage op het dak of OPS
Compatibel met:
- XUV550, XUV550 S4, XUV560, XUV560 S4, XUV590i, XUV590i S4
- hpx
- XUV 625i, XUV 825i, XUV 825i S4, XUV 855D en XUV 855D S4
- RSX universele voertuigen
Beschermingen
Voor 2007 en nieuwer For use on HPX Gas/Diesel Utility - BM22612
CV-beschermingen vooraan
Detail CV-bescherming vooraan
CV-beschermingen bieden extra bescherming voor de A-armen en CV-aandrijfassen.
-
De gevormde stalen beschermplaten vangen stoten op terwijl het gewicht van de niet-afgeveerde massa laag blijft
-
Kunnen gemakkelijk aan de A-armen worden bevestigd met drie bouten
-
Afvoergaten ter voorkoming van de ophoping van vuil, gras en andere losse materialen
Compatibiliteitsinformatie
BM22612
Compatibel met Gator™ HPX-serie (alleen 2007 en latere modeljaren - serienummerbereik 050001-), XUV 620i, and XUV 850D-modellen.
Massieve borstelbescherming voorkant Attaches to standard - BM24109
Zware grillebeschermer
Kan naar voren worden gedraaid voor het uitvoeren van onderhoudswerkzaamheden
Grillebeschermer met gemonteerde Adventure verlichtingsset zien
De zware grillebeschermer geeft de Gator™ HPX- en XUV-modellen een moderne en agressieve uitstraling.
- De massieve, gelaste grillebeschermer is gemaakt van een dikke buis met een doorsnede van 44,50 mm (1,75 in.) en een dikke stalen beplating voor optimale bescherming van de grille, lampen en motorkap
- Heeft gelaste beugels voor snelle montage van de Adventure-verlichtingsset
- Kan, zonder dat er gereedschap nodig is, naar voren worden gedraaid voor het uitvoeren van onderhoudswerkzaamheden en voor volledige toegang tot de bergruimte onder de kap van HPX- en XUV-modellen
Compatibiliteitsinformatie
6100
Compatibel met Gator HPX-modellen vanaf modeljaar 2004, XUV 620i en XUV 850D multifunctionele voertuigen. In de bumper die tot de standaarduitrusting behoort moeten twee gaten worden geboord bij voertuigen die zijn gebouwd vóór augustus 2007. Voor Gator HPX modellen vanaf modeljaar 2011.
Robuuste spatbord bescherming Attaches to standard front - BM22618
Zware spatbordbeschermers - XUV 620i
Zware spatbordbeschermers - XUV 850D
De zware spatbordbeschermers geven alle Gator™ HPX- en XUV-modellen een modern een agressief uiterlijk:
- Stevige buisconstructie met een doorsnede van 44,45 mm biedt optimale bescherming voor de grille, lampen en spatborden
- Kan gemakkelijk worden gemonteerd in de voorgeboorde gaten van de voetopstap en uiteinden van de standaard bumper
Compatibiliteitsinformatie
BM22618
Compatibel met multifunctionele Gator HPX-, XUV 640i- en XUV 850D-modellen uit modeljaar 2004-huidig en met alle John Deere-cabines. Niet compatibel met BM23670 borstelbescherming.
Trekstang
Trekstang voor 1.25" trekbek (niet gehomologeerd) - BM23989
Koppelstangset
Deze set bevat een robuuste stalen trekstang van 32 mm (1,25 in.), een gegalvaniseerde borgpen en een set pennen voor aansluiting op de koppelingsbuis. Een trekhaak wordt niet meegeleverd.
De koppelstangset kan zowel voor als achter op het multifunctionele voertuig worden gemonteerd.
Compatibiliteitsinformatie
BM23989
Voor CX Gator, HPX Gator, TE Gator, TH Gator, TS Gator, TX Gator, X740 en X748.
Trekhaak voorzijde
Duwbek voorzijde Attaches to front bumper For use on HPX - BM19972
Trekhaak vooraan
De veelzijdige frontkoppelstang geschikt voor trekstang van 32 mm.
Bestel de trekstang en trekhaak apart.
Compatibiliteitsinformatie
BM19972
Voor HPX Gas en HPS Diesel Gator™.
Duwbek voorzijde For use on XUV 620i, 850D Utility Vehicles. - BM22292
Trekhaak vooraan van 51 mm
De Gator™ XUV-serie kan van een optionele trekhaak vooraan van 51 mm worden voorzien.
De trekhaak vooraan van 51 mm biedt de volgende functies:
- Ideaal voor het verplaatsen van een kleine aanhangwagen
- Vereist voor liermontage
- Eenvoudige montage met vier bouten op de geïntegreerde voorbumper
- Heeft een trekvermogen van 590 kg met een tongladinglimiet van 59 kg
- De hefinrichting is geschikt voor veiligheidskettingen voor de aanhangwagen en een lierhaak
Compatibiliteitsinformatie
BM22292
ALLEEN compatibel met XUV-modellen (XUV 620i groen/geel, XUV 620i olijfkleurig/zwart en XUV 850D groen/geel). Compatibel met alle Gator HPX-modellen; er is echter geen optionele trekhaak achteraan van 51 mm verkrijgbaar.
Trekhaak ontvanger achterzijde
Koppelinrichting achterzijde. Zonder trekhaak Zonder - VGB10038
Cabine
Abrasie-resistente Poly achterruit. Niet voor - BM25147
Afgebeeld op XUV825i
De polyester achterruit van het OPS (Operator Protection System) is een uitstekende oplossing voor bestuurders die minder stof en wind in de cabine willen, in combinatie met een halve of volledige voorruit (ventilatieopening open voor betere resultaten. Doordat de achterruit is vervaardigd van uitermate stoot- en slijtagebestendig polycarbonaat, is deze zeer duurzaam en krasvast. De ruit kan ook met het speciale montagesysteem met snelkoppelingen eenvoudig worden ge(de)monteerd op of van het OPS.
Compatibel met Gator™ XUV625i-, XUV825i-, XUV825i S4-, XUV855D-, XUV855D S4- en HPX-transportvoertuigen.
Deluxe Poly deurset. Niet voor straathomologatie Vereist - BM26111
Afgebeeld op XUV855D
Afgebeeld met geopende deur
De deluxe polyester deur is perfect voor de klant die premium kenmerken als bij een auto wil. De deluxe polyester deur heeft de voordelen van een raam van gehard glas dat naar beneden gedraaid kan worden, heeft opslagruimte aan de binnenkant van de deur en is minder ontvankelijk voor weerschade zoals hagel. Het is sterk genoeg om de werkplek van de bestuurder af te sluiten tegen de weerselementen, maar geeft wel de mogelijkheid om het raam open te draaien op een mooie zomerse dag.
OPMERKING: niet voor homologatie voor op de weg
Achterruit - BM23505
Achterruit (1) afgebeeld op XUV 855D
-
Achterruit van een hoogwaardig glas en montagemateriaal
Compatibiliteitsinformatie
BM23505
Alle multifunctionele Gator™-voertuigen vanaf modeljaar 2011 van het type HPX Gas, HPX Diesel, XUV 625i, XUV 825i en XUV 855D, indien uitgerust met een Deluxe cabine.
Flexibel verlengstuk voor veiligheidsgordel (2). Voor MY17 - BM26583
Comfort inleg
Set bevat twee comfort inlegstukken voor de linker en rechter veiligheidsgordel.
- Biedt verlichting voor het bovenlichaam van de bestuurder en passagier bij het rijden over ruw terrein, doordat de veiligheidsgordel rekt wanneer de veiligheidsgordel vergrendelt
- Verplaatst het bovenste montagepunt van de veiligheidsgordel 152 mm (6 in.) naar beneden
- Kan worden bevestigd aan het bovenste montagepunt van de driepuntsgordel aan de bestuurders- en passagierszijde
- Compatible with all model year 2017 - current Gator™ HPX, XUV625i, XUV825i, XUV825i S4, XUV855D, XUV855D S4, XUV560, XUV560 S4, XUV590i, XUV590i S4, and RSX860i Utility Vehicles when equipped with standard Occupant Protective Structure (OPS)
- Alleen compatibel met standaard Occupant Protective Structure (OPS), voor deluxe cabineframe bestel BM22703
Vloermat
Vloermat - BM24282
Verwarming
Verwarmingskit - BM23608
Verwarmingsset
Drie in richting verstelbare lamellen zorgen voor het ontdooien van de voorruit en voor een aangename temperatuur in het voertuig.
Set omvat:
-
Verwarming met hoge doorvoer en twee snelheden
-
Bevestigingsmateriaal
-
Koelmiddelslangen
-
Elektrische kabelboom
De verwarming produceert ca. 9800 BTU
Compatibiliteitsinformatie
BM23608
Alle multifunctionele Gator™ HPX Gas, HPX Diesel, XUV 625i, XUV 825i, XUV 855D en M-Gator A2 voertuigen vanaf modeljaar 2011. Tevens compatibel met alle multifunctionele Gator XUV 825i S4 en XUV 855D S4 voertuigen vanaf modeljaar 2013. Voor HPX en XUV 625i modellen met gasmotor is de bevestigingsset VGB10547 voor de verwarming vereist. Voor XUV 825i modellen met gasmotor is de bevestigingsset BM23509 voor de verwarming vereist. Voor HPX, XUV 855D en M-Gator A2 modellen met dieselmotor is de bevestigingsset VGB10548 voor de verwarming vereist.
Montagekit voor verwarming. For use on HPX Diesel Utility - VGB10548
Montageset voor verwarming
Compatibiliteitsinformatie
VGB10548
Alle multifunctionele Gator™ XUV 855D en M-Gator™ A2 voertuigen vanaf modeljaar 2011. Deze montageset voor verwarming wordt gecombineerd met de BM23608 verwarmingsset voor een voertuig met dieselmotor. Alle multifunctionele Gator HPX en XUV 850D voertuigen vanaf modeljaar 2004. Deze montageset voor verwarming wordt gecombineerd met de BM22548 verwarmingsset voor een voertuig met dieselmotor. Alle multifunctionele Gator XUV 855D S4 voertuigen vanaf modeljaar 2013. Deze montageset voor verwarming wordt gecombineerd met de BM23608 verwarmingsset voor een voertuig met dieselmotor.
Spiegels
Buitenspiegels - BM23508
Buitenspiegelset
Dankzij het robuuste ontwerp van de buitenspiegels kan de Gator™ met gemonteerde spiegels op hoge snelheid vooruit of achteruit op een aanhanger worden vervoerd.
-
De instelbare spiegels worden door middel van bouten aan de cabinebehuizing bevestigd
-
Gemonteerd met breekbouten
Compatibiliteitsinformatie
BM23508
Alle Gators van modeljaar 2011 van het type XUV 625i, XUV 825i, XUV 855D en M-Gator™ A2 multifunctionele voertuigen uitgerust met een Deluxe glazen cabine. Alle Gator XUV 620i en 850D multifunctionele voertuigen uitgerust met een Deluxe glazen cabine.
Bestuurdersplatform
Luchtzuiverkit voor MY2015- Quiet Cab Kit for Deluxe Cab. - BM25651
Extern luchtfilter
De set voor het verplaatsen van het luchtfilter is ontworpen om het motorlawaai te reduceren door het externe luchtinlaatfilter te verplaatsen naar de buitenzijde van de accubehuizing, waardoor resonanties en vibraties via de accuhouder worden verminderd. Deze set maakt het luchtfilter eenvoudig toegankelijk voor onderhoud. Het wordt afgeraden deze set te monteren wanneer het voertuig wordt gebruikt op extreem stoffige locaties, aangezien de luchtfilterinlaat zich nu buiten het voertuig bevindt.
De set bevat het volgende:
- Nieuw ontworpen luchtfilter
- Nieuwe luchtfilterhouder
OPMERKING:
- Niet compatibel met de ruitensproeierset voor de Deluxe cabine
- De geluiddempingsset moet compatibel zijn met de buitenpanelen die worden meegeleverd met de glazen deurenset voor de Deluxe cabine
Compatibel met:
- Modeljaar 2015 – huidige HPX (gas en diesel), XUV625i, XUV855Di (niet S4).
Elektrische kit Required for field installed Deluxe cabs. - VGB10505
Elektrische installatieset
Vereist voor de stroomvoorziening voor elektrische cabine-accessoires. De elektrische installatieset bevat de volgende onderdelen:
-
Hoofdkabelboom voor de cabine
-
30 A zekeringhouder
-
30 A zekering
Compatibiliteitsinformatie
VGB10505
Voor A2 Military Gator™, HPX Gator, XUV 825i G/Y MS, XUV 855D Gator en XUV 855D O&B Gator.
Cabine is vereist voor zonneklepkit For use on HPX - BM21646
Zonneschermset
De handige zonneklep biedt bescherming tegen de zon.
Compatibiliteitsinformatie
BM21646
Voor glazen voorruit met optionele 9000 deluxe cabine-onderdelen. Alle Gator™ multifunctionele voertuigen vanaf modeljaar 2011 tot nu XUV 625i, XUV 825i, XUV 855D en M-Gator™ A2 voorzien van een Deluxe cabineframe. Alle Gator HPX-modellen vanaf modeljaar 2004 en XUV 620i en XUV 850D-voertuigen voorzien van een Deluxe cabineframe. Traditional-serie (TS, TX, TX Turf en TH 6x4), indien uitgerust met een cabine met een zachte of harde deur. M-Gator™ A1 indien uitgerust met een cabine met harde deur.
OSR halve deur kleurenpaneel (groen). Voor MY2014-heden. - BM24998
Afgebeeld op XUV855D
Afgebeeld met geopende deur
De deluxe polyester deur is perfect voor de klant die premium kenmerken als bij een auto wil. De deluxe polyester deur heeft de voordelen van een raam van gehard glas dat naar beneden gedraaid kan worden, heeft opslagruimte aan de binnenkant van de deur en is minder ontvankelijk voor weerschade zoals hagel. Het is sterk genoeg om de werkplek van de bestuurder af te sluiten tegen de weerselementen, maar geeft wel de mogelijkheid om het raam open te draaien op een mooie zomerse dag.
OPMERKING: niet voor homologatie voor op de weg
Radio
Stereoset voor Mauser-cabine.Vereist cabine Includes - BM24909
Stereo montageset voor Deluxe cabine met bedieningsunit (wordt afzonderlijk verkocht). Afgebeeld met optionele voorruitwisserset, binnenverlichtingsset en vizierset.
Kenmerken:
- Locatie voor bedieningsunit (wordt afzonderlijk verkocht)
- Twee voorgemonteerde luidsprekers
- Antenne
- Wissel van paneel voor het monteren van schakelaars voor de accessoires van de Deluxe cabine
Compatibel met:
- HPX, XUV 625i, 825i, 855D indien voorzien van het Deluxe cabineframe
De stereo montageset voor Deluxe cabine omvat alleen de montageset; de klant dient via Onderdelen een van de volgende bedieningsunits te kiezen voor een volledige stereo-installatie:
- SWJHD1130 stereo, zware AM/FM/weerberichten/aux-aansluiting
- SWJHD1630 stereo, zware uitvoering AM/FM/weerberichten/SIRIUS®-satelliet/iPod®-aansluiting
- SWJHD3630BT stereo, zware uitvoering AM/FM/weerberichten/CD/aux-aansluitingen/SIRIUS-satelliet/ iPod-aansluiting/Bluetooth®
SWJHD1130 stereo bedieningsunit
SWJHD1630 stereo bedieningsunit
SWJHD3630BT stereo bedieningsunit
SIRIUS is een handelsmerk van SIRIUS XM Radio Inc. iPod is een handelsmerk van Apple Incorporated. Bluetooth is een handelsmerk van Bluetooth SIG Incorporated.
Voorruit
Windscherm met ruitenwisser Cabine en elektrische kit - BM23507
Voorruitset
-
Voorruit van een hoogwaardig glas en montagemateriaal
-
Ruitenwisser inclusief montageset
-
Moeiteloos in een handbeweging te openen en te sluiten dankzij de topkwaliteit gasschokbreker
De set omvat een complete set afdichtingsrubbers voor de cabine. Er zijn drie standen voor bediening en onderhoudswerkzaamheden onder de motorkap.
Compatibiliteitsinformatie
BM23507
Alle multifunctionele Gator™ HPX Gas, HPX Diesel, XUV 620i, XUV 850D, XUV 625i, XUV 825i en XUV 855D voertuigen, indien uitgerust met een Deluxe cabine.
Windscherm reinigingskit Cabine, elektrische kit en - BM23534
Reservoir
Sproeier
In de dakconsole gemonteerde aan/uit-tuimelschakelaar
De ruitensproeierset is met name handig voor gebruik op het land en op bouwplaatsen, en bevat de volgende onderdelen:
-
Bevestigingsbeugel
-
Hardware
-
Sproeier
-
Groot vloeistofreservoir met elektrische pomp, kabelboom en slang
Het reservoir kan rechts achter met bouten aan de onderzijde van het cabineframe worden bevestigd. Met de handige, in de dakconsole gemonteerde tuimelschakelaar kunnen de ruitenwisser en toevoer van de ruitenwisservloeistof aan en uit worden gezet. Net als bij de andere elektrische installatiesets voor Gator™-modellen, kan de ruitenwisserset voor een snelle installatie op de kabelboom van het voertuig worden aangesloten.
Compatibiliteitsinformatie
BM23534
Alle multifunctionele XUV 625i, XUV 825i, XUV 855D en M-Gator™ A2 voertuigen vanaf modeljaar 2011.
Rek voorzijde
Bagagerek voor op motorkap BM22570 Robuuste bullbar vereist - BM22777
Rek voor motorkap
Rek voor motorkap in kantelpositie
Breid de mogelijkheden van de multifunctionele Gator™ uit met een rek dat speciaal voor op de motorkap van de multifunctionele Gators HPX en XUV is ontworpen. Dit grote rek (120 cm x 34 cm x 9 cm) kan met maximaal 45 kg worden belast.
Het rek kan gemakkelijk op de grillebeschermer worden gemonteerd. Eenmaal gemonteerd kan het rek samen met de grillebeschermer naar voren worden gekanteld voor volledige toegang tot de bergruimte onder de kap en onderhoudswerkzaamheden.
Het rek voor de motorkap is compatibel met het Operator Protection System (OPS, veiligheidssysteem voor de bestuurder), de OPS-ruiten van polycarbonaat en het Deluxe cabine-systeem.
Compatibiliteitsinformatie
6300
Voor Gator HPX 4X4 Gas en HPX 4X4 Diesel multifunctionele voertuigen uit modeljaar 2011.
Ophanging/vering
Heavy duty voorophanging. - VGB10544
Zware veerpoten voor
De set verzwaarde veerpoten zorgt voor een betere wegligging en stuurgedrag van de multifunctionele Gator™ HPX en XUV voertuigen die zijn uitgerust met een Deluxe cabineframe met de harde deurenset of met een een frontschuif.
-
In plaats van de standaardveerpoten zijn twee heavy-duty veerpoten voor gemonteerd met zwaardere veren
-
Sterk aanbevolen wanneer de Gator HPX of XUV is voorzien van een frontschuif of V-vormig schuifblad van 183 cm (72 inch). Helpt ervoor te zorgen dat het schuifblad op de gewenste hoogte blijft, en verbetert de wegligging en het stuurgedrag
-
Aanbevolen wanneer een Gator HPX of XUV (modeljaar 2010 en eerder) is uitgerust met een Deluxe cabineframe en de harde deurenset
-
Dankzij de zware veerpoten zal het doorzakken of doorslaan van de veren
minder vaak voorkomen en in veel
gevallen zelfs definitief tot het verleden behoren - Niet compatibel met XUV 855D multifunctionele voertuigen.
Compatibiliteitsinformatie
VGB10544
Voor multifunctionele Gator HPX-, HPX Diesel-, XUV 620i- en XUV 850D-voertuigen.
Lier
Lier (1361 kg) 1.25" Duwbek of 1.25" Trekbek en AM137110 - BM24442
Warn-lier van 1361 kg (3000 lb)
Deze sterke 12 V-lier heeft een indrukwekkende trekkracht van 1361 kg (3000 lb). De lier is voorzien van een waterbestendig contactpunt dat de stroomsterkte levert die nodig is voor een hoog trekvermogen. Ook is de lier voorzien van een speciale kabelboom die snel op de 12 V-voeding aan de voorzijde van de Gator™ kan worden aangesloten. De kabelboom voor snelle aansluiting aan de achterzijde is verkrijgbaar via de onderdelenservice van John Deere.
De lier heeft een kabel van 3 m (10 ft) en een waterbestendige afstandsbediening om de apparatuur vanaf een veilige afstand te kunnen bedienen. Met rollenvenster met vier rollen om slijtage van de kabel en trekweerstand tot een minimum te beperken.
De set omvat de lier, de bevestigingsplaat en bedrading voor montage aan de voorzijde. De lier is compatibel met 1-1/4" sleepogen voor en achter.
Standaarduitrusting
De standaarduitrusting omvat een afstandsbediening
| A – centraal geplaatste liertrommel B - gesloten, volledig metalen aandrijflijn C – ergonomische handgreep D – schrijfrem E – vernieuwde trommelsteunen F – rolgeleider G - gesloten liermotor |
A – handafstandsbediening met kabel van 3,0 m (10 ft)
|
Specificaties
Lier van 1361 kg (3000 lb) |
|
| Nominale trekkracht | 1361 kg (3000 lb) |
| Volledig metalen aandrijflijn | Drietraps planetaire |
| Gesloten aandrijflijn | Ja |
| Gesloten liermotor | 12 VDC, permanente magneet |
| Centraal geplaatste liertrommel | Ja |
| Trommeldiameter/-lengte | 52 mm/74 mm (2,0 in./2,9 in.) |
Kabel |
15 m vliegtuigkwaliteit kabel, 5 mm diameter (resp. 50 ft, 3/16 in.) |
| Mechanische rem | Schijfrem |
| Overbrengingsverhouding | 154:1 |
| Koppeling (vrijloop) | Schuifpen/-ring |
| Mini-tuimelschakelaar | Ja |
| Handafstandsbediening | Ja |
| Gesloten contactgever | Ja |
| Liergewicht | 7,1 kg (15,6 lb) |
| Lierafmetingen | 33,3 cm lang x 11,5 cm breed x 11,9 cm hoog (13,12 in. lang x 4,51 in. breed x 4,69 in. hoog) |
| Lierbedrading | 6-pins |
| Stroomverbruik bij 1361 kg (3000 lb) | 198 A |
Warn is een in de VS geregistreerd handelsmerk van Warn Industries Incorporated.
Compatibiliteitsinformatie
BM24442
Voor HPX Gator, TH Gator , TS Gator en TX Gator. De BM23105 51 mm (2 in.) koppelingenset is nodig om de koppeling aan de voor- of achterzijde te monteren. Sleepoog voor is vereist voor montage aan de voorzijde. Sleepoog achter is vereist voor montage aan de achterzijde. AM137110 multifunctionele kabelboom voor montage achter is vereist voor montage aan de achterzijde. VGA10459 accukabel van 144 in. is vereist voor TH 6X4 Gas-, TH 6X4 Diesel- en M-Gator A1-voertuigen.
Lier accessoire kit - BM21392
Lieraccessoireset
Verdubbel de trekkracht, verander de trekrichting en laat de lier optimaal werken.
De lieraccessoireset is onmisbaar om de mogelijkheden van de lier optimaal te benutten:
-
Stevige bevestiging aan bomen en rotsblokken
-
Wijziging van de trekrichting
-
Verdubbeling van het trekvermogen
De set lieraccessoires bevat:
-
Buigzame spanband
-
Klapblok
-
Harpsluiting
De set wordt geleverd in een zachte hoes van zwaar Cordura®-nylon.
Cordura is een in de VS gedeponeerd handelsmerk van INVISTA.
