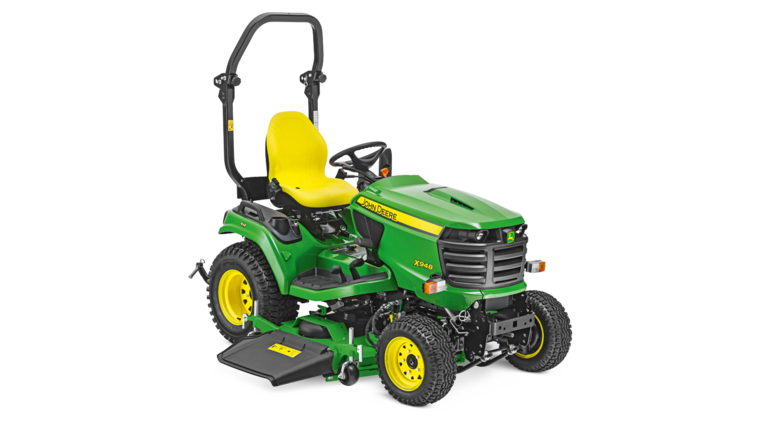

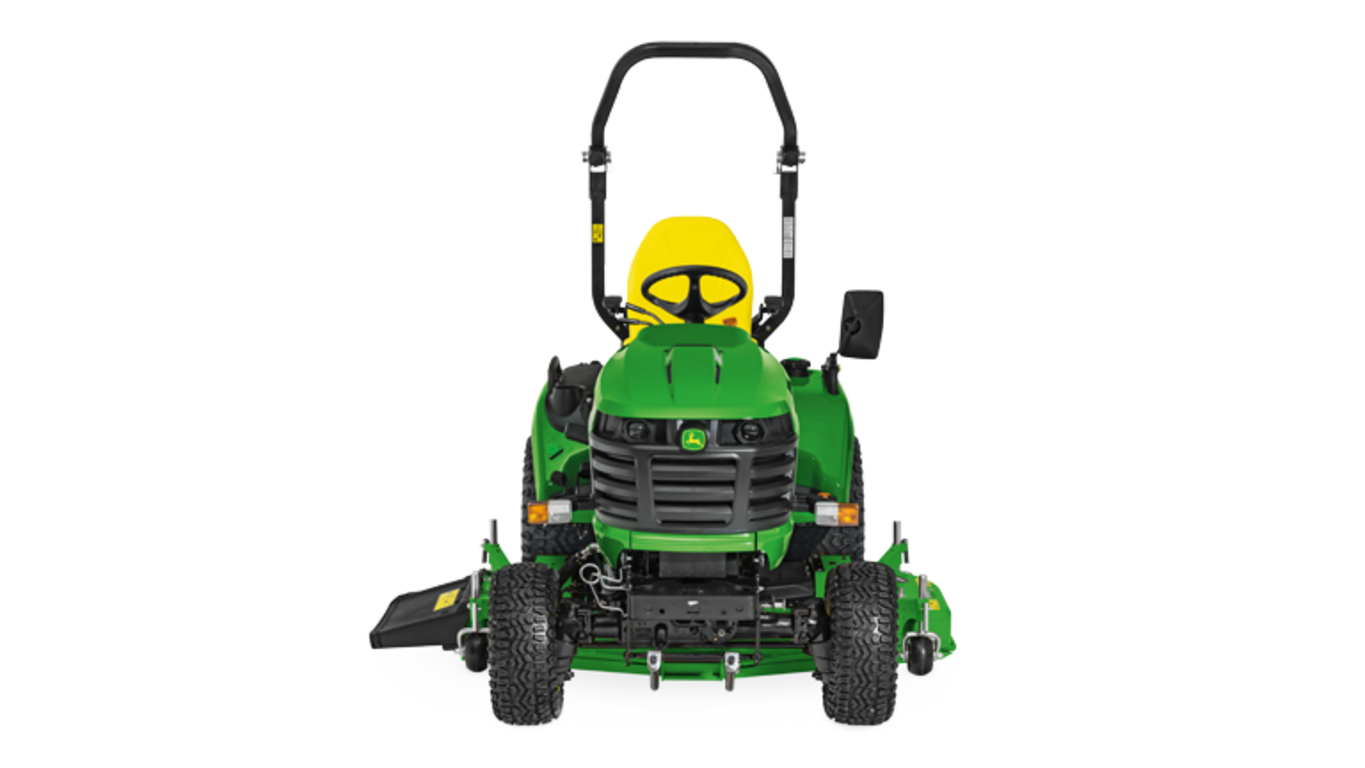

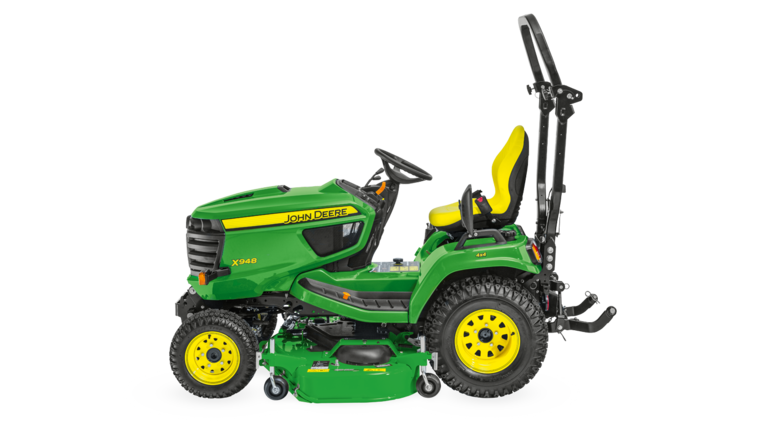

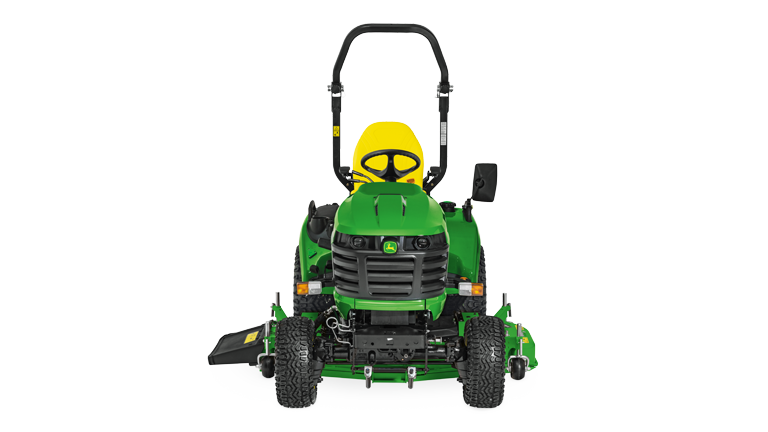

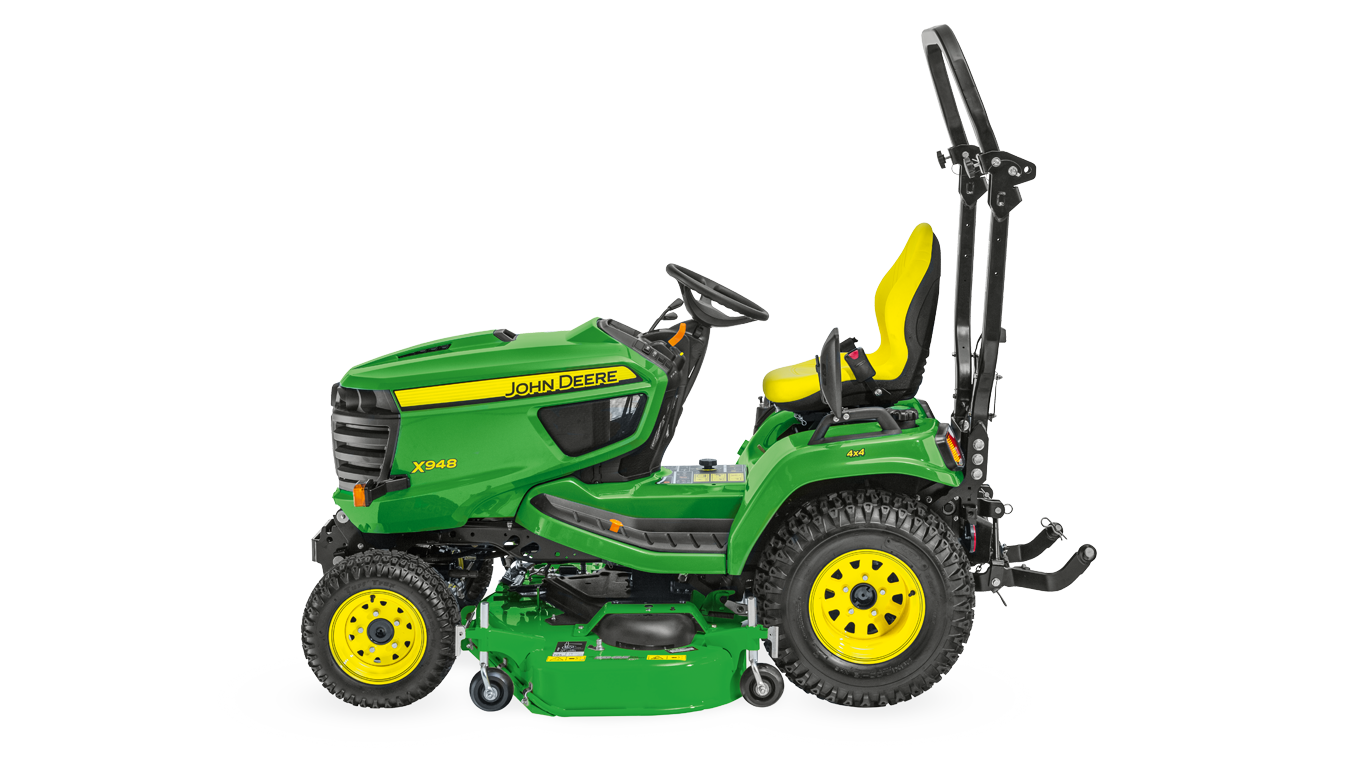

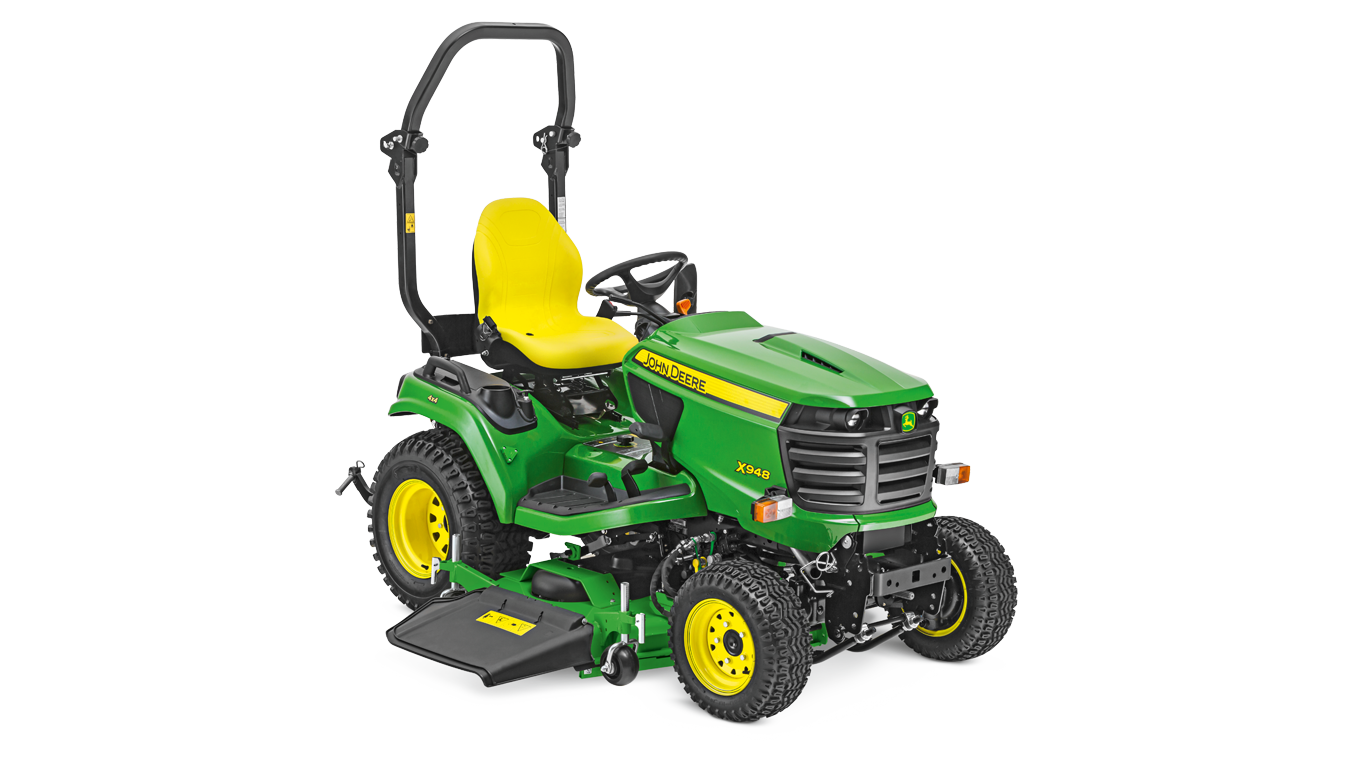

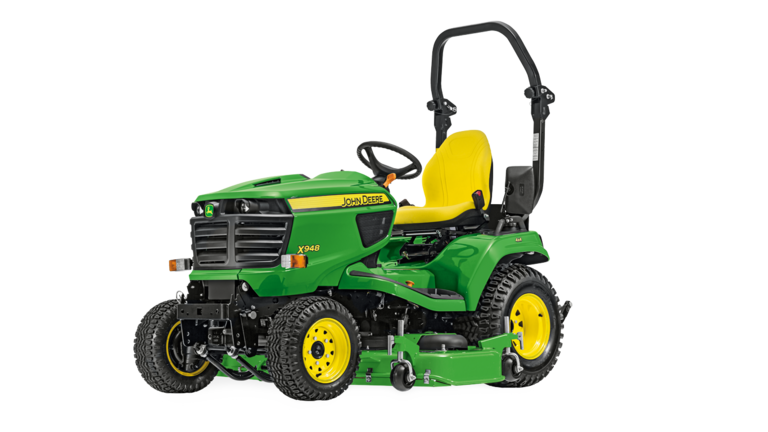

X948 | X900 Serie | Dieselmaaitractoren

Belangrijke voordelen voor superieure maaiprestaties en veelzijdigheid van de apparatuur

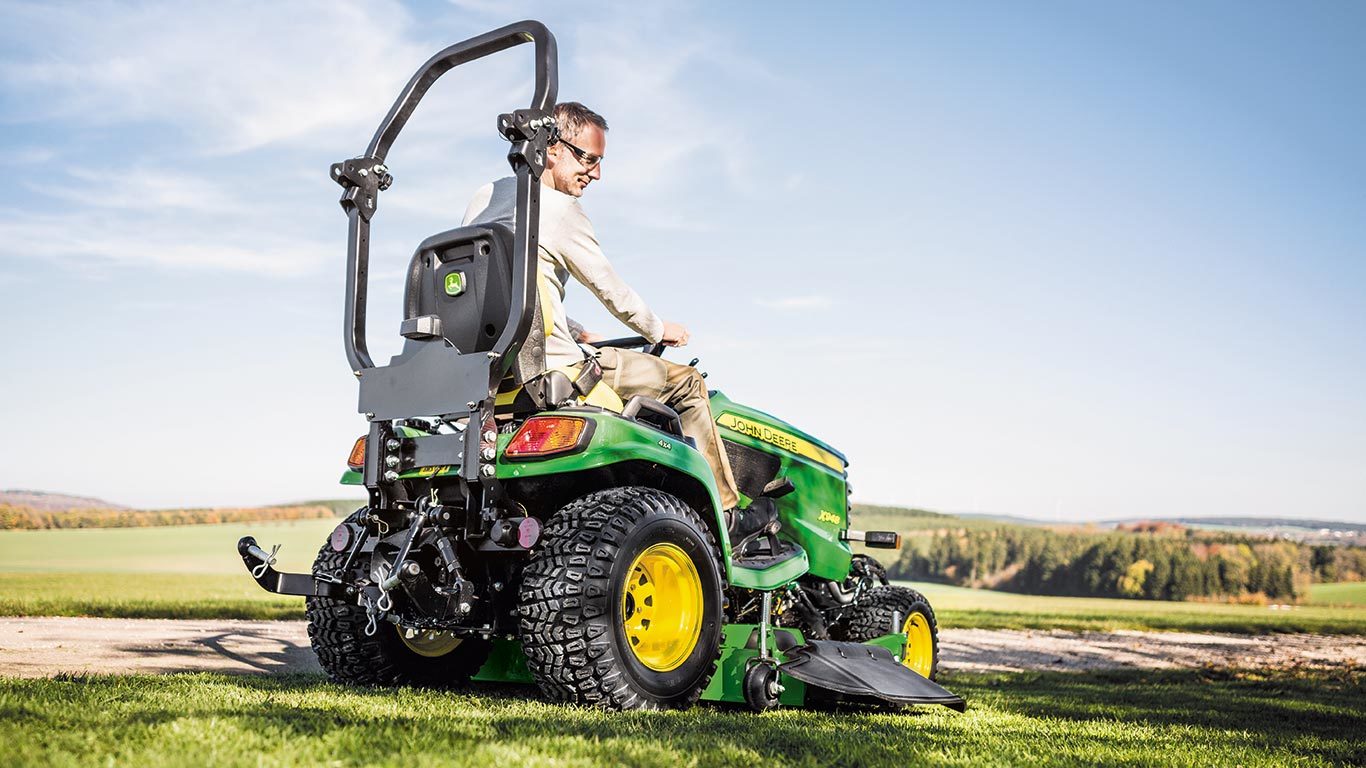

Maaien met de X940-tractor

Maaien met de X949-tractor

Tractoren uit de X940 Signature-serie bieden deze belangrijke prestatievoordelen:

Heavy duty, robotgelast frame voor de benodigde sterkte voor het gebruik van een brede variëteit aan uitrusting
Veel motorvermogen en koppel voor toepassing van grotere apparatuur
Drie dieselmodellen (X940, X948, X949)
- Verbeterde duurzaamheid
- Gunstiger brandstofverbruik
Eenvoudig te bedienen Twin Touch™-hydrostatische transmissie met voetregeling
Stuurbekrachtiging voor snelle en nauwkeurige besturing
Vierwielaandrijving (4WD) voor optimale grip in elk gebruik en onder elke bodemomstandigheid (X948)
Vierwielbesturing in combinatie met 4WD voor ongeëvenaarde trimmogelijkheden (X949)
Differentieelblokkering voor een betere gripregeling
Hydraulische PTO-koppeling met zachte, gemoduleerde inschakeling
Asaangedreven apparatuur t.o.v. riemaandrijving
Asaangedreven transmissie t.o.v. riemaandrijving
Instrumentencluster met meters en indicatielampjes zoals in de automobielindustrie
Ergonomische geplaatste bedieningshendels
Zeer comfortabele stoelopties
Inklapbare, slim-line rolbeschermingsstructuur (ROPS)
Hydraulische regelklep met uitgangen en twee spoelen
Vanuit de stoel instelbare maaidieptestop met meter
Exact Adjust-functie voor uitlijning van de maaier met ingebouwde meter en instelgereedschap
Koplampen en achterlichten zoals in de automobielindustrie t.o.v. reflectoren
Optionele achteraftakas van 540 tpm
Optionele 3-puntstrekhaak beperkt tot categorie 1 voor aan de achterkant gemonteerde apparatuur
Optionele snelhefinrichting voor
Optionele frontaftakas

Moderne vormgeving en een functioneel ontwerp

Ruim platformontwerp

Stijlvolle motorkap met ingebouwde luchtroosters

De tractoren uit de X940 Signature-serie zijn voorzien van een zeer compact ontwerp dat commerciële mogelijkheden biedt.

Het open platform is ruim en ongecompliceerd:

Voor een eenvoudig in- en uitstappen
Voor voldoende beenruimte met ingebouwde hielopeningen voor een comfortabele bediening

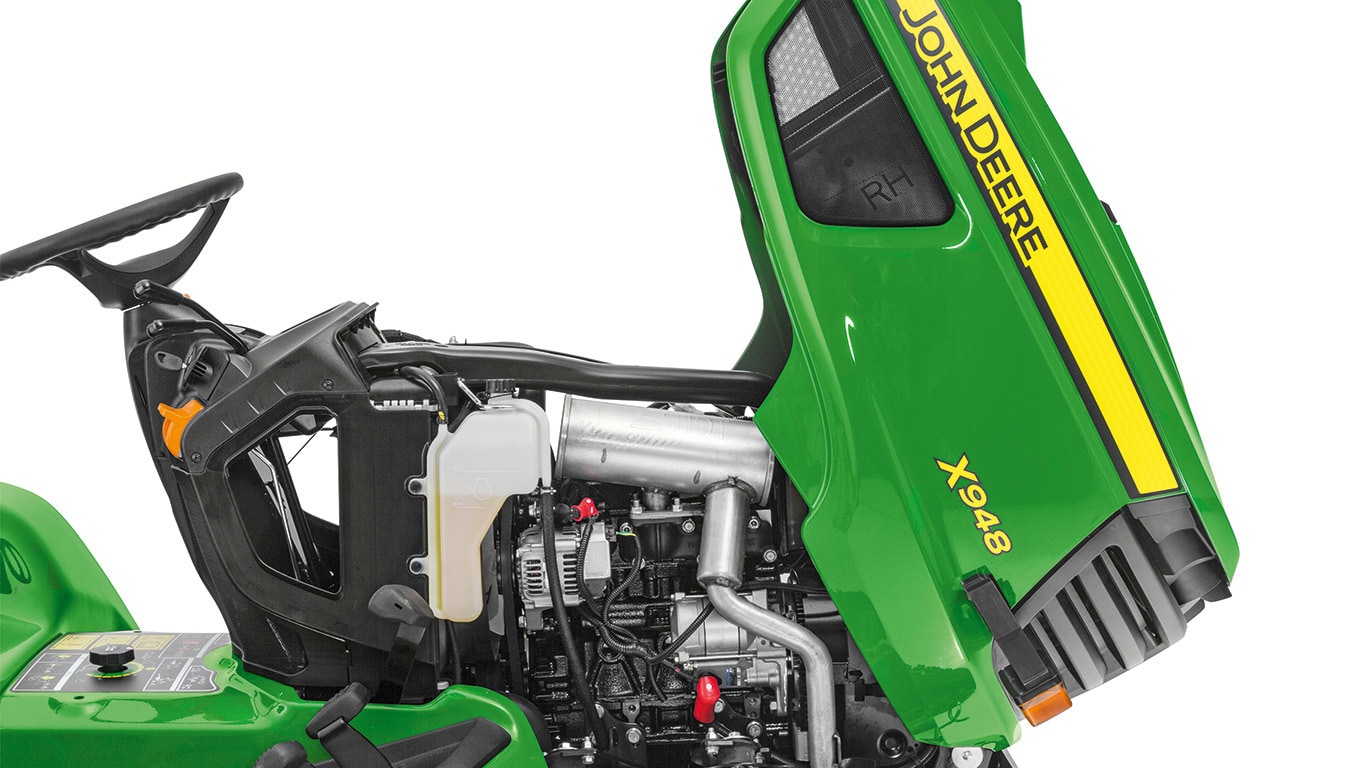

De eendelige motorkap omsluit de motor volledig:

Verbetert de uitstraling
Zorgt voor een stillere werking
Is eenvoudig te verwijderen voor een betere toegang tot onderhoudspunten

Het model heeft een 3-cilinder dieselmotor voor zuinig brandstofverbruik en duurzaamheid

Dieselmotor met 24 pk (17,9 kW)

Een vloeistofgekoelde driecilinder-dieselmotor biedt uitzonderlijk vermogen, prestatie, brandstofzuinigheid en duurzaamheid voor commerciële toepassingen:

Grote cilinderinhoud zorgt voor een uitzonderlijk koppel
Gietijzeren blok verbetert de geluidsdemping
Tot de kwalitatieve kenmerken behoren gietijzeren cilindervoeringen, kopkleppen, volledige smering onder druk en een vervangbaar oliefilter
De startmotor met magneetklep staat garant voor eenvoudige starts, ook in koude weersomstandigheden
Extra krachtige gloeibougies zorgen voor snel en probleemloos starten bij koud weer. Een automatisch sensorsysteem laat de bestuurder weten wanneer de motor klaar is om te worden gestart
Dankzij de mechanische brandstofontluchting is er geen gereedschap noodzakelijk en ontstaat er geen lekkage van brandstof op de grond wanneer het brandstofsysteem wordt ontlucht:
1. Laat eenvoudigweg de brandstofpomp draaien, die zich aan de zijkant van de motor bevindt
Elektrische brandstofuitschakeling elimineert de behoefte voor een aparte stopschakelaar
Indirecte injectie met voorverbrandingskamers zorgt voor een soepele, stille werking
Op de motor gemonteerde dynamo van 40 A zorgt voor een geregelde laadstroom naar de accu voor snel herladen:
1. geeft ook voldoende vermogen voor 12 V-aangedreven hulpstukken en accessoires
De lage uitlaatemissiewaarden zijn gecertificeerd, zodat deze voldoen aan de Europese normen voor schonere lucht:
1. Kopkleppen voor efficiënte luchtstroming
2. Ontwerp van de verbrandingskamer met een wervelende luchtstroom voor een efficiënte verbranding
3. Vloeistofgekoeld voor meer gelijkmatige bedrijfstemperaturen
4. Gesloten carterontluchting recirculeert en verbrandt de koolwaterstofdampen uit het carter

Vermogen (pk)	Maximumkoppel	Koelsysteem	Cilinderinhoud
18 kW (24,5 pk)	---	Vloeistof	903 cc

Luchtinlaatsysteem

Luchtinlaatzeven

Radiatorzeef volledig verwijderd voor eenvoudige reiniging

De motor neemt lucht in via afgeschermde panelen onderaan de stuurkolom en aan de linker- en de rechterkant van de tractor:

Schoonste en koelste deel van de tractor
Reinigt de lucht om te voorkomen dat het kaf en vuil in de radiator of luchtreiniger terechtkomen
Gemakkelijk schoon te maken en te onderhouden, zodat de motor in een optimale temperatuur kan opereren

Dieselmotorluchtfilter

De dieselmotor is voorzien van een heavy duty, cyclonaal luchtfilter:

Geheel afgesloten voor een effectieve reiniging
De cycloonwerking zorgt voor een afscheiding van 90 tot 95 procent van het vuil voordat deze het papieren element bereiken
Tweede veiligheidselement voor aanvullende filtering
Totaal oppervlak effectief filtergebied van 3303 vierkante cm

Luchtfiltercontrolelamp

Een verstoppingsindicator voor het luchtfilter behoort tot de standaarduitrusting:

Een indicatorlampje op het dashboard waarschuwt de bestuurder als het luchtfilter verontreinigd is en vervangen moet worden
Met een visuele controle is het dagelijkse onderhoud aan het luchtfilter vereenvoudigd
De indicator voorkomt overmatig vervangen van het luchtfilter en verlengt daarmee de levensduur van de motor omdat er geen onnodig vuil in terechtkomt

Hydraulische stuurbekrachtiging zorgt voor een moeiteloze besturing

Regelklep stuurbekrachtiging

De stuurbekrachtiging behoort tot de standaarduitrusting. Deze biedt moeiteloze besturing, net als in auto's

Bestuurder raakt minder vermoeid
Betere manoeuvreerbaarheid
Hogere productiviteit

	Tweewielbesturing, tweewielaandrijving (2WD)	Vierwielbesturing constant vierwielaandrijving (4WD)	Constante 4WD, tweewielbesturing
Draaicirkel	635 mm (25 inch)	533,4 mm (21 inch)	600 mm (23,6 inch)
Straal niet-gemaaide cirkel (maaidek van 152 cm)	711,2 mm (28 inch)	470 mm (18,5 inch)	711,2 mm (28 inch)
Omwentelingen (aanslag-naar-aanslag) naar links	2,5	2,8	2,8
Omwentelingen (aanslag-naar-aanslag) naar rechts	2,1	2,1	2,1

Hydrostatisch, gemakkelijk aandrijfsysteem

Tweewielgestuurde hydrostatische aandrijflijn

Een robuuste, heavy duty commerciële hydrostatische aandrijflijn is geschikt voor een groot aantal verschillende grondtaken en commercieel maaigebruik.

De traploze regeling van de grondsnelheid en de soepele richtingsverandering zorgen voor efficiëntie en bestuurdersgemak.

De differentieelblokkering levert de beide aandrijfwielen een positief vermogen voor meer grip. Deze kan indien nodig door de bestuurder worden ingeschakeld.

Vooruit	0 tot 13,7 km/h (0 tot 8,5 mph)
Achteruit	0 tot 9,7 km/h (0 tot 6 mph)

Er wordt voorzien in veel hoogwaardige functies:

De universele gezamenlijke aandrijfas met spievertanding tussen de motor en de transmissie is duurzaam en geeft het vermogen efficiënt over (geen riemen, geen slippen, geen vermogensverlies).
De uitgang van de asaandrijving via de continue live transmissie-aftakas is niet voorzien van riemen die kunnen slippen of verslijten.
Interne hydraulische aftakas met een lamellen-aftakaskoppelingsset:
- Zachte, soepele koppelingswerking
- Langere levensduur van de schijf met een constant oliebad
- Geen onderhoud vereist, aangezien de schijven zichzelf instellen
Interne natte schijfremmen:
- Geïsoleerd van vuil, roest, ijs of andere vervuiling voor een effectieve remwerking
- Constant gekoeld door transmissievloeistof om slijtage te minimaliseren en het verlies van remmen door oververhitting te voorkomen
Het stille ontwerp elimineert vrijwel elk hydrostatisch geluid.
Een grote, efficiënte oplaadpomp van 6 cc genereert een uitstekende stroming en druk, waarmee diverse soorten hydraulisch aangedreven apparatuur kunnen worden aangedreven.
Een extern gemonteerde, met olie gevulde schokdemper in het regelsysteem zorgt voor soepel starten en stoppen.
Uitzonderlijke sterkte en duurzaamheid:
- Gesmede flensassen zoals in de automobielindustrie
- Zwaar geribbelde asbehuizingen van gegoten aluminium
- Maakt gebruik van een axiale zuigerpomp en -motor in plaats van minder efficiënte rotatiegroepen van het kogeltype

Oliekoeler versnellingsbak

Een transmissieoliekoeler is standaard uitrusting:

Helpt de olietemperaturen lager te houden tijdens werkzaamheden met hoge trekbelastingen
De aparte koeler zoals in de automobielindustrie levert extra vermogen voor de oliekoeler en de radiateur in vergelijking met een intern in de radiateur geplaatste oliekoeler

Stalen chassis over de gehele lengte gelast voor sterkte

Stalen chassis over de gehele lengte gelast

Het over de gehele lengte gelaste C-channel-stalen frame biedt veel sterkte voor zware apparatuur:

Zijrails aan het frame zijn gevormd van 7-gauge staal van 4,6 mm voor extra sterkte.
De voorbumper-/gewichtbeugel is gevormd van zwaar staal van 9,5 mm.

Het chassis is robotgelast met metal inert gas (MIG):

Constante lasnaden voor maximale sterkte
Geen bouten die los kunnen raken

Het ontwerp van de Quik Tatch-voorgewichtsbeugel is in het chassis opgenomen:

Biedt een gemakkelijke manier om 76 kg (168 lb) gewicht toe te voegen aan de voorkant van de tractor met behulp van vier koffergewichten
Steekt voor de motorkap uit om als een bumper te fungeren

Optionele kogeltrekhaakset getoond

Het ontwerp van de voorste trekhaakontvanger is in het chassis opgenomen:

Uitstekend voor de positionering van trailers, boten, enz. in krappe hoeken

Het Accel Deep™ (48A)-maaidek van 122 cm snijdt netjes en is veelzijdig

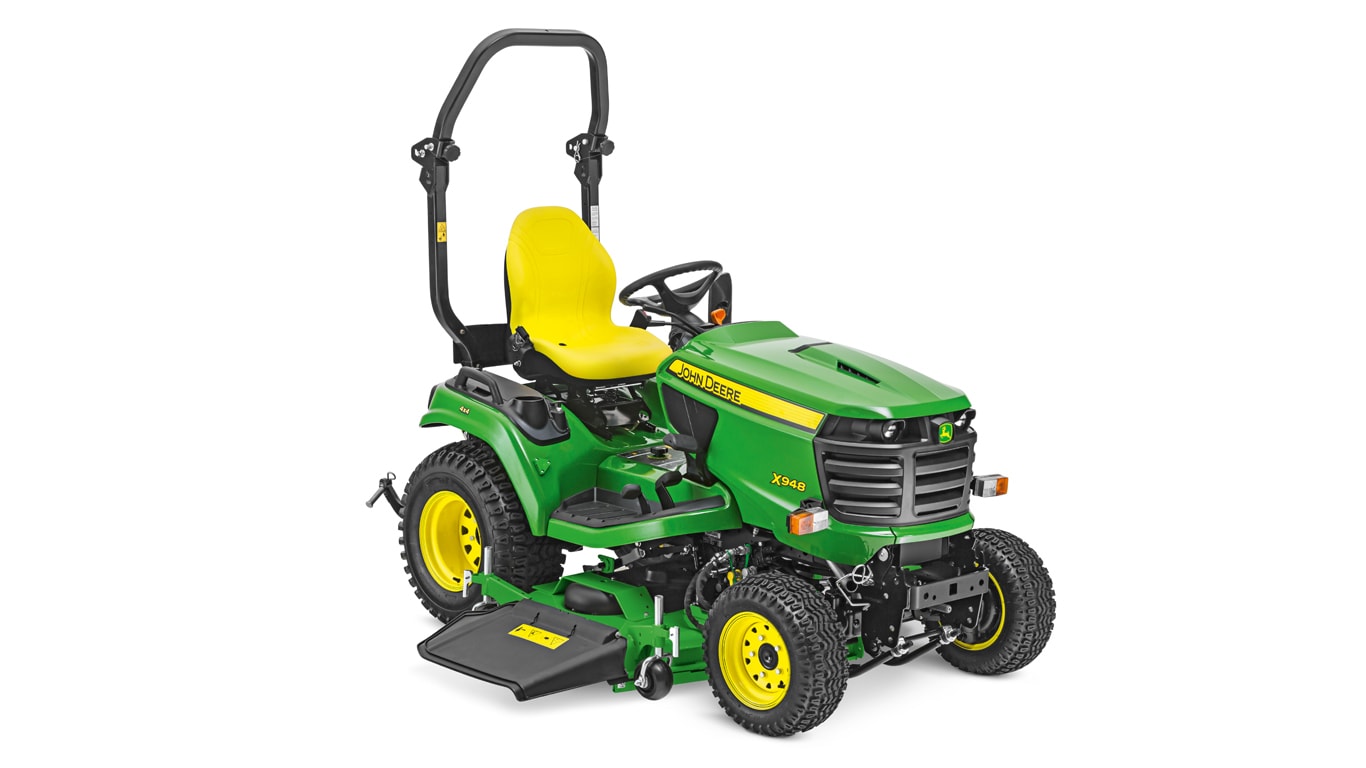

X940-tractor met het 48A-maaidek

Het Accel Deep-maaidek van 122 cm is een diep design van gesmeed staal en met een vlakke bovenkant dat een uitstekende snijkwaliteit, productiviteit, netheid, duurzaamheid en veelzijdigheid levert. De prestaties en spreiding van het maaisel zijn optimaal, zelfs bij hogere maaisnelheden of in geval van hoog gras:

de diepte van 12,3 cm over het gehele dek zorgt voor optimale maai-, mulch- en opvangprestaties
- het optionele MulchControl™™-systeem levert superieure mulchprestaties en veelzijdigheid.
het ontwerp van gesmeed staal elimineert scherpe randen en hoeken waar zich materiaal kan ophopen en daardoor de maaiprestaties kan verslechteren
het maaidek is zwevend aan het voertuig bevestigd voor soepel en horizontaal maaien
- de instelbare maaierwielen net boven de grond helpen om beschadigingen aan het gazon te voorkomen.
met instelstappen van 6,4 mm kan de maaier op de gewenste maaihoogte worden ingesteld
Compatibel met high-performance Power Flow™-materiaalverzamelsystemen
Voor gebruik op X750, X754, X758, X940, X948 en X949

LET OP: het 9095M en 5370DM 48A-maaidekken vereist een werktuig met standaard of automatische koppeling (vergelijkbaar met 54 HC- en 60 HC-maaidekken). Anders dan bij de 54 HC en 60 HC is het asaangedreven 48A-maaidek geen overrijdbaar dek. Bestuurders kunnen de maaiwielen 90 graden draaien en het 48A-maaidek onder de tractor rollen. Met behulp van automatisch koppelen wordt de PTO-as gekoppeld.

Uitstekende snijkwaliteit

Onderzijde van 48A-maaidek (vergelijkbare Z300 ZTrak-maaier afgebeeld)

Een diep gesmeed maaidek biedt een uitstekende snijkwaliteit. Het gesneden en zwevende materiaal krijgt de ruimte om het dek te verlaten zonder opnieuw te worden gesneden:

Het verminderen van de hoeveelheid hersnijden zorgt voor meer vermogen om het inkomende gras te snijden, wat de maaicapaciteit aanzienlijk verbetert.
- Helpt een uitstekende snijkwaliteit te behouden op hogere maaisnelheden
Een goede materiaalstroom uit het uitwerpgebied voorkomt dat gesneden materiaal het snijden van inkomend materiaal verstoort, waardoor de messen het inkomende materiaal netjes snijden.
Zelfs in de mulch-stand is het snijden gelijkmatiger dan bij andere ontwerpen, omdat de extra diepte zorgt voor een continue circulatie, optimaal hersnijden en een gelijkmatige verdeling van het maaisel.
Met het Exact Adjust-vlakstellingssysteem voor het dek kan het maaidek eenvoudig en nauwkeurig worden uitgelijnd

Productiviteit: de klus wordt snel geklaard

Accel Deep 48A-maaidek

Een diep gesmeed maaidek geeft een hoge productiviteit, waardoor de klus snel wordt geklaard. Dit geeft het gesneden en zwevende materiaal ruimte om het dek snel te verlaten, waardoor de hoeveelheid hersnijden wordt verminderd zodat er meer vermogen beschikbaar is voor het verwerken van inkomend gras:

verbetert de capaciteit van de maaiers aanzienlijk om uitstekende maaiprestaties te behouden in zware maaiomstandigheden en op hogere snelheden

De grote uitwerpopening is zowel hoog als breed om meer materiaal te kunnen verwerken:

zorgt voor een soepele en gelijkmatige uitworp van maaisel op alle maaisnelheden;
vermindert de kans op verstopping, wat met name belangrijk is wanneer er met nat, dik of stug gras wordt gewerkt en bij het opvangen
de 48A Power Flow-ventilator heeft een inlaatbehuizing met een meer dan 50 procent groter gebied dan de 48X Power Flow-ventilator die werd gebruikt op voorgaande machines.

Superieure duurzaamheid is een integraal onderdeel van het design

Eenvoudig af te stellen maaierwiel en versterking aan maaierzijkant

Het 48A-maaidek is voorzien van sterke asholtes, zodat de messen uitgelijnd blijven zelfs na jaren van intensief gebruik:

Gesmeed van sterk 10-gauge, 3,4 mm dik staal
Ribben in het dek bieden versterking waar dat nodig is.
De 48A is gemaakt voor commercieel gebruik.

De maaierwielen zijn in heavy duty-uitvoering:

Biedt meer sterkte en duurzaamheid voor een lange, probleemloze levensduur.
de wielen worden snel en eenvoudig ingesteld op de juiste snijhoogte.

Het 48A-maaidek is voorzien van een massief stalen zijbumper met een diameter van 16 mm die extra sterkte en bescherming biedt.

De e-coating en poedercoating in twee fasen bieden extra bescherming tegen roest.

Netheid: voor de maaier en de bestuurder

Accel Deep 48A-maaidek

De vlakke bovenkant van het gesmede dek is optimaal voor het schoonhouden van het dek en de bestuurder:

Er zijn minder plaatsen op de boven- en onderkant van het dek waar materiaal vast kan komen te zitten.
- De bovenkant van het dek blijft schoner, waardoor minder tijd en inspanning nodig is voor het reinigen en onderhouden
- De onderkant van het dek maakt zichzelf schoon om een optimale prestatie te behouden zonder ophoping van materiaal dat zich vermengt met de luchtstroom en het maaisel
- Minder noodzaak van reinigen en verwijderen van opgehoopt materiaal aan de onderkant van het dek
De diepte van het Accel Deep-maaidek minimaliseert de hoeveelheid materiaal die er aan de voorkant van het dek uitkomt
- Beperkte hoeveelheid materiaal die op de bestuurder en het maaidek terecht kan komen
- Zelfs bij materiaal dat uit de uitwerpkoker wordt geworpen, resulteert minder hersnijden in grotere stukken die minder snel op de bestuurder terechtkomen
- Met mulchen wordt er in het geheel geen materiaal uitgeworpen. Dankzij MulchControl™ is mulchen een praktische oplossing voor de meeste maai-situaties.

Het reinigen van zowel de boven- als onderkant van een maaidek is een van de meest voorkomende onderhoudsactiviteiten:

Het ontwerp met een vlakke bovenkant vermindert plaatsen waar materiaal zich op kan hopen en zorgt ervoor dat het materiaal dat toch achterblijft, eenvoudig te verwijderen is.

Wasaansluiting maaier

Wasaansluiting maaier met lokaal gekochte slangconnector

Een wasaansluiting is aanwezig om het reinigen van de onderzijde van het dek gemakkelijker te maken.

Voor aansluiting van de juiste waterslang op de wasaansluiting kan een slangadapter lokaal worden aangeschaft.

Power Flow-materiaalverzamelsystemen

Optionele Power Flow grascollector achter van 500 l met 3 zakken

Power Flow-ventilator (weergegeven op U.S. X590 Tractor)

Materiaalverzamelsystemen die beschikbaar zijn voor gebruik met de Power Flow-ventilator zijn:

Power Flow-grascollector achter met 3 zakken van 500 l

De Power Flow-ventilator en koker zijn eenvoudig te plaatsen. De Power Flow-ventilator zwenkt naar buiten voor eenvoudige reiniging en opslag.

Veelzijdig: eenvoudig wisselen tussen de standen voor zij-uitworp, mulchen en opzakken

Het 48A-maaidek is ontworpen voor maximale veelzijdigheid en biedt het grootste gemak bij het veranderen van een maaier-uitwerpmodus naar een andere modus

Met optioneel MulchControl gemonteerd (samen met de speciale mulchmessen) kan eenvoudig worden omgeschakeld van zij-uitworp naar mulchen en omgekeerd door een hendel om te zetten.
- Het is niet nodig om de messen te wisselen wanneer de uitworpmodus wordt gewijzigd, omdat de mulchmessen ook zijn ontworpen voor zij-uitworp.
De Power Flow grascollector achter kan eenvoudig met MulchControl worden gebruikt door de MulchControl-hendel in de zij-uitwerpstand te zetten.

High Capacity (HC)-maaidekken van 137 cm en 152 cm zijn versterkt

Maaien met X949-tractor met HC-maaidek van 137 cm

Maaien met X948-tractor met HC-maaidek van 152 cm

Het diepdek-ontwerp van 14 cm zorgt voor een zeer goede luchtstroming, zodat materiaal snel en efficiënt kan worden verwerkt. Het dek is gesmeed van 9-gauge, 3,8 mm dik staal en heeft een gelaste versteviging op de onderste hoek voor extra stevigheid en duurzaamheid.

Bovenaanzicht HC-maaidek van 137 cm (getoond op model voor de VS)

Onderaanzicht HC-maaidek van 137 cm

HC-maaidekken zijn in een hydraulische pers gevormd om het aantal lasnaden te minimaliseren en te zorgen voor een gladde onderkant zodat zich minder materiaal ophoopt:

een bredere en hogere uitworpopening zorgt voor een gelijkmatige verspreiding voor een afgewerkt uiterlijk in alle omstandigheden.
een duurzame plastic geleideplaat verspreidt het afgeknipte gras gelijkmatig over het gazon, is vastgemaakt met scharnieren en kan opgetild worden om de benodigde opslagruimte te verkleinen.
de koudgesmede spindels van 2,5 cm zijn warmtebehandeld voor sterkte en worden ondersteund door kogellagers.
de overlap tussen de maaimessen is groter dan bij veel traditionele maaidekken om het gras goed te kunnen maaien.
de maaier kan uitwerpen aan de zijkant, mulchen (optioneel) of kan met een Power Flow™-verzamelsysteem (optioneel) worden gebruikt.

Bandengrijpfunctie en grip in de vorm van haaientanden

Overrijdbare oprijbaan verwijderd voor toegang tot de spindel (getoond voor model voor de VS)

Oprijbanen zijn aanwezig om over het maaidek te kunnen rijden om het op de tractor te installeren en ervan te verwijderen:

gemaakt van 30 procent met glas gevuld polypropyleen, om het gewicht van de tractor te kunnen dragen
Polypropyleen roest of corrodeert niet, voor een blijvend mooi uiterlijk
grip in de vorm van haaientanden in de oprijbaanhellingen, voor meer wieltractie bij het oprijden van het maaidek
bandengrijpfunctie aan de achterzijde van de oprijbaan biedt extra wieltractie
oprijbanen kunnen zonder gereedschap worden verwijderd en vervangen, wat probleemloos onderhoud van de maaispindels mogelijk maakt

Wasaansluiting maaier

Wasaansluiting maaier met slangconnector

Er is voorzien in een wasaansluiting om het reinigen van de onderkant van het maaidek makkelijker te maken:

voor aansluiting van de juiste waterslang op de wasaansluiting kan een slangadapter lokaal worden aangeschaft.

Optioneel mulch-veldinstallatieset met hoge prestaties

Onderdelen mulch-veldinstallatieset (48 HC afgebeeld)

De hoogwaardige mulch-veldinstallatieset levert uitstekende mulchprestaties:

het is een hoogwaardige mulch-veldinstallatieset, die onder andere bestaat uit gevormde stalen keerplaten om het materiaal te geleiden en uit speciale mulchmessen voor superieure prestaties.
- de meegeleverde speciale mulchmessen kunnen ook worden gebruikt voor zij-uitworp en verzamelen, hoewel de totale prestaties minder goed kunnen zijn dan met de standaardmessen.
Bestellen: BM23977, 54 High Capacity (HC)-mulch-veldinstallatieset

Optioneel MulchControl™-veldinstallatieset

MulchControl met keerplaat gesloten

MulchControl met keerplaat geopend

Dankzij de MulchControl-veldinstallatieset is het mulchen in veel maaisituaties praktischer. De veldinstallatieset levert uitstekende mulchprestaties en de maaier kan met deze veldinstallatieset bovendien eenvoudig worden omgeschakeld voor situaties waarin zij-uitworp of het opvangen van gazonmateriaal gewenst is. De voordelen van het mulchen van grasmaaisel zijn:

een prachtig uitziend gazon
het maaisel wordt niet op de bestuurder, oprit of bloemperken geblazen
er wordt minder kunstmest gebruikt
er is geen inspanning nodig om het maaisel af te voeren

MulchControl is een innovatief, eenvoudig design, dat gemakkelijk is te gebruiken en te onderhouden:

de MulchControl™-veldinstallatieset is voorzien van keerplaten die de materiaalstroom onder het maaidek besturen.
het maaimes aan de linkerkant is volledig omsloten en geoptimaliseerd voor mulchen, dus dit mes mulcht zelfs wanneer de maaier in zij-uitworpmodus staat.
de keerplaten rond de messen in het midden en aan de rechterkant zijn geoptimaliseerd voor mulchen wanneer de uitwerpkeerplaat gesloten is.

Werking van MulchControl™

MulchControl™-hendel (standaard bij MulchControl™)

Hydraulische MulchControl™-actuatoroptie

De optionele MulchControl™-veldinstallatieset wordt geleverd met een hendel bovenop het maaidek die wordt gebruikt voor het openen en sluiten van de uitwerpkeerplaat:

De bestuurder moet van de machine komen om de mulch-stand in of uit te schakelen.

Een optionele hydraulische MulchControl-actuator-veldinstallatieset is verkrijgbaar om de standaard regelhendel te vervangen en de bestuurder MulchControl te laten bedienen vanaf de stoel, met behulp van de hydraulische regelhendel van de tractor.

LET OP: voor hydraulische bediening van de MulchControl-keerplaat moet zowel de MulchControl-veldinstallatieset als de hydraulische MulchControl-actuator-veldinstallatieset worden besteld. De hydraulische MulchControl-actuator is een optie tegen meerprijs voor de MulchControl-veldinstallatieset.

Het overschakelen van mulchen naar zij-uitworp of vice versa neemt slechts enkele seconden in beslag met de handmatige hendel of met de hydraulische MulchControl-actuatoroptie.

MulchControl™ is uiterst geschikt voor de volgende maaisituaties:

doorgaans mulchen, maar zij-uitworp wanneer het gras te lang is
doorgaans zij-uitworp, maar met de wens om de koker te sluiten voor beheersing van het maaisel
altijd mulchen van het hoofdgazon, maar vaak zij-uitworp bij secundaire gazons
maaisels opvangen, maar verdergaan voordat de zakken worden geleegd

Met MulchControl kan de bestuurder bepalen wat er met het maaisel gebeurt. Nu heeft de bestuurder alle voordelen van mulchen met de mogelijkheid om eenvoudig te wisselen tussen zij-uitworp of opzakken wanneer dat nodig is.

Beperkingen van MulchControl

Wanneer de MulchControl in de stand zij-uitworp staat, zal MulchControl nog steeds ongeveer een derde van het materiaal mulchen. Daardoor is de stand zij-uitworp eigenlijk een stand met gedeeltelijk mulchen. Dit kan een voordeel zijn bij het uitwerpen aan de zijkant of bij het opvangen, omdat hierdoor de hoeveelheid uitgeworpen materiaal wordt verminderd. Op andere momenten kan dit als een nadeel werken:

bij het snijden van stevige zuidelijke grassen, zoals Zoysia en Bermuda
bij het snijden in natte, snelgroeiende omstandigheden, zoals in het noordwesten van de Verenigde Staten in het gebied bij de Grote Oceaan
indien optimaal opvangen en het opruimen van het gazon gewenst is

Compatibiliteit van MulchControl

MulchControl is een veldinstallatieset die in het veld wordt geïnstalleerd. Wordt geleverd met mulchmessen.

MulchControl is leverbaar voor tractoren uit de X700 en X900 Signature-serie van 2015 en later met:
- 9090M HC-maaidek van 137 cm (serienummer 030,001-070,000)
- 9096M en 0281DM HC-maaidekken van 137 cm (serienummer 070,001-)
- 9091M HC-maaidek van 152 cm (serienummer 030,001-070,000)
- 9097M en 0410DM HC-maaidekken van 152 cm (serienummer 070,001-)
Optionele hydraulische MulchControl-actuator (BUC10536) is alleen verkrijgbaar voor maaidekken van modeljaar 2019 en nieuwer (9096M, 9097M en 0410DM). Bovendien moet de maaier zijn uitgerust met de standaard MulchControl-veldinstallatieset.

LET OP: de hydraulische MulchControl-actuator is niet beschikbaar voor het Accel Deep™-maaidek van 122 cm.
Bestellen:
BM26300 MulchControl-veldinstallatieset (54 HC)
BM25258 MulchControl-veldinstallatieset (60 HC)
BUC10536 Hydraulische MulchControl™-actuator

Bevestiging maaidek

X949-tractor rijdend op een HC-maaidek

HC-maaidekken zijn voorzien van oprijbanen op het maaidek voor een eenvoudige bevestiging:

Met een 4WD-tractor kan de bestuurder eenvoudig op en over het maaidek rijden.
Met een 2WD-tractor moet de bestuurder achteruit op en over het maaidek rijden.

Verwijderen van het maaidek:

verwijder de aandrijfas.
ontgrendel de trekstangvergrendelingen.
rijd de tractor voorwaarts of achterwaarts op en van het maaidek af.
- met een 4WD-tractor kan de bestuurder eenvoudig achteruit op en van het maaidek afrijden.
- met een 2WD-tractor kan de bestuurder gewoon vooruit op en van het maaidek afrijden.

Optionele AutoConnect™-aandrijving

AutoConnect-optie

De AutoConnect-aandrijfas is een optionele set waarmee de aandrijving van het maaidek automatisch wordt aan- of afgekoppeld op de middenaftakas (PTO) van de tractor.

De AutoConnect-aandrijving hoeft niet te worden verwijderd van de tractor als een werktuig aan de voorzijde wordt aangedreven.

Verkorte handleiding voor drive-over maaidekken (belangrijkste stappen)

John Deere heeft een systeem ontwikkeld waarmee het maaidek eenvoudig kan worden verwijderd en opnieuw geplaatst. Hiervoor moeten er zorgvuldig enkele stappen worden opgevolgd.

De lijst hieronder bevat de belangrijke stappen. Raadpleeg de gebruikershandleiding voor een gedetailleerdere procedure. De maaier is waarschijnlijk al geïnstalleerd op de tractor, dus deze stappen beginnen met de procedure voor verwijdering.

DRIVEJD - Altijd Betrouwbaar Product

Stappen voor verwijdering van maaier

Rijd de tractor naar horizontaal terrein

Maaidek gereed

Lijn de wielen en het onderste maaidek uit
Trekarmen verwijderd (voorzijde) en losgelaten (achterzijde)
Aftakas: loskoppelen indien het aftakaskoppelingssysteem handmatig wordt bediend, rijd vervolgens achteruit om de achterste trekarmen vrij te maken (indien de tractor is uitgerust met AutoConnect zorgt het achteruitrijden direct voor het loskoppelen van de aftakas)
- Hef de achterste trekstangen

Verhoog het motortoerental, schakel grip-ondersteuning in en rijd over

Stappen voor installatie van maaier

Controleer of de tractor en maaier gereed zijn

Lijn de tractor en het maaidek uit
Hef de trekstangen
Plaats de aftakas in de juiste positie (Indien er handmatig verbonden wordt met de aftakas, plaats de as dan in de maaierbeugel)

Schakel grip-ondersteuning in, verhoog het motortoerental en rijd voor- of achteruit over

Koppel de maaier met de tractor

Controleer de uitlijning met de veldinstallatieset en de koppeling met de aftakas
Haak de trekstangen aan de voorzijde in
Plaats de maaierwielen

Klaar! Stel de hoogte van het maaidek in en maai.

MulchControl™-systeem levert superieure mulchprestaties en een snelle conversie

Maaien met de X948-tractor

MulchControl-hendel (afgebeeld op maaidek van 152 cm)

Dankzij het optionele MulchControl-systeem is het mulchen in veel maaisituaties praktischer. Het werktuig levert uitstekende mulchprestaties en de maaier kan met dit werktuig bovendien eenvoudig worden omgeschakeld voor situaties waarin zij-uitworp of het opvangen van gazonmateriaal gewenst is. De voordelen van het mulchen van maaisel zijn:

Zorgt voor een prachtig uitziend gazon
Kleiner maaisel verdwijnt in het gazon
Vermindert behoefte aan mest
Maaisel wordt niet op de bestuurder, oprit of bloembedden geblazen
Er hoeven geen zakken maaisel te worden afgevoerd

Hoe MulchControl werkt

Open MulchControl-keerplaat (afgebeeld op maaidek met hoge capaciteit van 152 cm)

Gesloten MulchControl-keerplaat (afgebeeld op maaidek met hoge capaciteit van 152 cm)

MulchControl is een innovatief, eenvoudig design, dat gemakkelijk is te gebruiken en te onderhouden:

Het MulchControl-systeem bevat een verstelbare MulchControl-keerplaat dicht bij het uitwerpkanaal en vaste keerplaten om de materiaalstroom onder het dek te beheersen.
De MulchControl-hendel, of een hydraulische actuator, bevindt zich boven op het maaidek en wordt gebruikt om de MulchControl-keerplaat te openen en te sluiten.
Wanneer de MulchControl-keerplaat geopend is, stroomt het meeste materiaal vrij uit de uitwerpgeleideplaat of in een materiaalverzamelsysteem.
Als de MulchControl-keerplaat gesloten is, blijft het materiaal in het dek en wordt tot mulch gehakseld en op de ondergrond gedeponeerd.

MulchControl™ is uiterst geschikt voor de volgende maaisituaties:

Voor bestuurders die doorgaans mulchen, maar uitwerpen naar de zijkant als het gras te lang is
Voor bestuurders die doorgaans uitwerpen naar de zijkant, maar graag het kanaal willen kunnen sluiten voor bewerking van het maaisel op sommige stukken
Voor bestuurders die het hoofdgazon altijd mulchen, maar vaak uitwerpen naar de zijkant bij secundaire gazons
Voor bestuurders die maaisel verzamelen, maar verder willen gaan voordat het materiaalverzamelsysteem moet worden geleegd

Dankzij MulchControl™ kan de bestuurder de maaisels beheren.

Hydraulische MulchControl-actuatoroptie (uitsluitend voor maaideks 54 HC en 60 HC van modeljaar 2019 en nieuwer)

Een optionele hydraulische MulchControl-actuator is verkrijgbaar om de MulchControl-keerplaat te verschuiven met behulp van de hydraulische regelhendel van de tractor. Bestuurders kunnen tussen de standen wisselen zonder het maaiproces te onderbreken, waardoor er kan worden gewisseld tussen standen:

Wanneer bestuurders een oprit of bloembed naderen waar maaien niet gewenst is
Wanneer een windvlaag het maaisel terug op de bestuurder waait
Bij zij-uitworp alleen de stukken gras maaien waar dit te dik is om te mulchen
Bij verzamelen alleen de stukken gras maaien waar dit te hoog of dik is om te mulchen

Beperkingen van MulchControl

Wanneer de MulchControl™ in de stand zij-uitworp staat, zal MulchControl™ nog steeds ongeveer een derde van het materiaal mulchen. Daardoor is de stand zij-uitworp eigenlijk een stand met gedeeltelijk mulchen. Dit kan een voordeel zijn bij het uitwerpen aan de zijkant of bij het opvangen, omdat hierdoor de hoeveelheid uitgeworpen materiaal wordt verminderd. Op andere momenten kan dit als een nadeel werken:

bij het snijden van stevige zuidelijke grassen, zoals Zoysia en Bermuda
bij het snijden in natte, snelgroeiende omstandigheden, zoals in het noordwesten van de Verenigde Staten in het gebied bij de Grote Oceaan,
indien optimaal opvangen en het opruimen van het gazon gewenst is

De MulchControl-keerplaat kan worden geopend en gesloten wanneer de Power Flow™-blazer is geïnstalleerd. De Power Flow-blazer draait zonder materiaal wanneer de keerplaat is gesloten.

MulchControl-compatibiliteit

Elk MulchControl-systeem is een optioneel af-fabriek of in het veld geïnstalleerd werktuig en bevat alles wat nodig is voor hendelbediening: keerplaten, hendel en mulchmessen. Indien gewenst moet de optionele hydraulische actuator apart worden besteld.

MulchControl is compatibel met tractoren type X750, X754, X758, X940, X948 en X949 met een van de volgende maaideks:

9095M en 5370DM-Accel Deep™ maaidekken van 122 cm
9090M-maaidekken met hoge capaciteit van 137 cm of 9091M-maaidekken met hoge capaciteit van 152 cm van modeljaar 2015 tot 2018 (serienummer 030,001-070,000)
9096M en 0281DM-maaidekken met hoge capaciteit van 137 cm of 9097M en 0410DM-maaidekken met hoge capaciteit van 152 cm van modeljaar 2019 en nieuwer (vanaf serienummer 070,000)

Optionele hydraulische MulchControl-actuator (BUC10536) is verkrijgbaar voor 9096M en 0281DM-maaidek met hoge capaciteit van 137 cm of 9097M en 0410DM-maaidek met hoge capaciteit van 152 cm van modeljaar 2019 en nieuwer (vanaf serienummer 070,001). De maaier moet zijn uitgerust met een standaard MulchControl-werktuig:

Hydraulisch MulchControl is niet beschikbaar voor de 9095M of 5370DM-Accel Deep-maaidek van 122 cm.

Bestellen:

BUC10705 Accel Deep™ maaidek van 122 cm

BM26300 High Capacity (HC)-maaidek van 137 cm

BM25258 High Capacity (HC)-maaidek van 152 cm

BUC10536 Hydraulische MulchControl™-actuator

Power Flow™-materiaalverzamelsystemen maken schoonmaken van het gazon eenvoudig

Optionele Power Flow grascollector achter van 500 liter met 3 zakken getoond

Power Flow-ventilator (weergegeven op U.S. X590 Tractor)

De Edge™ Xtra Mower van 122 cm en de Edge High Capacity (HC)-maaidekken van 137 cm en 152 cm gebruiken een krachtige Power Flow-ventilator om materiaal in diverse materiaalverzamelsystemen te verzamelen:

Power Flow-trechter met drie zakken van 500 l (14 bu)

De kenmerken zijn:

De ventilator hangt aan scharnieren en kan zo makkelijk worden geplaatst.
De ventilator kan eenvoudig worden gedraaid voor gemakkelijke reiniging.
De ventilator draait rechtsom (van rechts gezien) om materiaal efficiënt door de koker te stuwen. De Power Flow-ventilator werkt prima met alle standaard maaimessen en mulchmessen.
Het John Deere-materiaalverzamelsysteem heeft een duurzame constructie voor een lange levensduur bij commerciële en niet-commerciële toepassingen.

LET OP: vanwege de Power Flow is het gebruik van overrijdbare dekken beperkt: de rechteroprijbaan moet worden verwijderd om de aandrijfriem voor de Power Flow aan/uit te zetten.

Motorvermogen	18 kW 24.5 pk
Transmissie	Vierwielaandrijving
Besturing	Hydraulische tweewielbesturing
Snelheid vooruit	13,7 km/u

X948Dieselmaaitractoren

ROLBEUGEL

Hoofdkenmerken

Belangrijke voordelen voor superieure maaiprestaties en veelzijdigheid van de apparatuur

Moderne vormgeving en een functioneel ontwerp

Het model heeft een 3-cilinder dieselmotor voor zuinig brandstofverbruik en duurzaamheid

Luchtinlaatsysteem

Hydraulische stuurbekrachtiging zorgt voor een moeiteloze besturing

Hydrostatisch, gemakkelijk aandrijfsysteem

Oliekoeler versnellingsbak

Stalen chassis over de gehele lengte gelast voor sterkte

Het Accel Deep™ (48A)-maaidek van 122 cm snijdt netjes en is veelzijdig

Uitstekende snijkwaliteit

Productiviteit: de klus wordt snel geklaard

Superieure duurzaamheid is een integraal onderdeel van het design

Netheid: voor de maaier en de bestuurder

Power Flow-materiaalverzamelsystemen

Veelzijdig: eenvoudig wisselen tussen de standen voor zij-uitworp, mulchen en opzakken

High Capacity (HC)-maaidekken van 137 cm en 152 cm zijn versterkt

Bevestiging maaidek

Optionele AutoConnect™-aandrijving

MulchControl™-systeem levert superieure mulchprestaties en een snelle conversie

Hoe MulchControl werkt

Hydraulische MulchControl-actuatoroptie (uitsluitend voor maaideks 54 HC en 60 HC van modeljaar 2019 en nieuwer)

Beperkingen van MulchControl

MulchControl-compatibiliteit

Bestellen:

Power Flow™-materiaalverzamelsystemen maken schoonmaken van het gazon eenvoudig

Specificaties

Aanbiedingen en kortingen

Meer…

X948Dieselmaaitractoren

DELEN

ROLBEUGEL

Hoofdkenmerken

Luchtinlaatsysteem

Oliekoeler versnellingsbak

Uitstekende snijkwaliteit

Productiviteit: de klus wordt snel geklaard

Superieure duurzaamheid is een integraal onderdeel van het design

Netheid: voor de maaier en de bestuurder

Power Flow-materiaalverzamelsystemen

Veelzijdig: eenvoudig wisselen tussen de standen voor zij-uitworp, mulchen en opzakken

Bevestiging maaidek

Optionele AutoConnect™-aandrijving

Hoe MulchControl werkt

Hydraulische MulchControl-actuatoroptie (uitsluitend voor maaideks 54 HC en 60 HC van modeljaar 2019 en nieuwer)

Beperkingen van MulchControl

MulchControl-compatibiliteit

Bestellen:

Specificaties

Aanbiedingen en kortingen

Gerelateerde producten

Meer…
